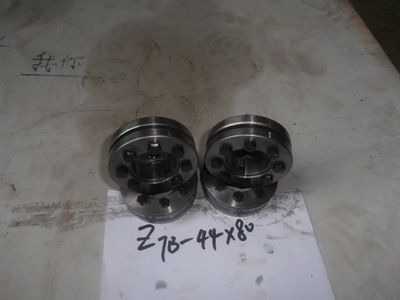

SD-71锁紧盘 缩紧盘 免轴键 免轴器 胀紧套
SD-71锁紧盘 缩紧盘 免轴键 免轴器 胀紧套
点击图片查看大图
详细信息
Z7型胀套基本尺寸和参数
规格
d×D 		基本尺寸 内六角螺钉 额定负荷 螺钉的拧紧力矩MA(N.m)

重量G


E
(mm)
d D dw I H d1 n Ft Mt
14×38 14 38 11 7 11 M5×10 4 30 6 4 0.20 2
12 7 11 M5×10 4 50 9 4 0.2 2
16×41 16 41 13 11 15 M5×15 5 70 10 4 0.20 2
14 11 15 M5×15 5 90 13 4 0.2 2
24×50 24 50 19 14 19 M5×15 6 180 25 4 0.25 2.5
20 14 19 M5×15 6 210 27 4 0.25 2.5
21 14 19 M5×15 6 250 29 4 0.25 2.5
30×60 30 　 60 　 24 16 21 M5×20 6 310 26 4 0.3 2.5
25 16 21 M5×20 6 340 27 4 0.30 2.5
26 16 21 M5×20 6 380 28 4 0.3 2.5
36×72 36 72 28 18 23 M6×22 8 460 50 12 0.49 2.5
30 18 23 M6×22 8 590 54 12 0.49 2.5
31 18 23 M6×22 8 630 58 12 0.49 2.5
44×80 44 80 32 20 25 M6×22 8 630 65 12 0.61 2.5
35 20 25 M6×22 8 780 74 12 0.61 2.5
36 20 25 M6×22 8 860 77 12 0.61 2.5
50×90 50 90 38 22 27 M6×25 8 940 79 12 0.84 2.5
40 22 27 M6×25 8 1100 85 12 0.84 2.5
42 22 27 M6×25 8 1300 90 12 0.84 2.5
　 55×100 　 55 100 42 23 30 M6×30 8 1200 80 12 1.2 3.5
45 23 30 M6×30 8 1500 90 12 1.2 3.5
48 23 30 M6×30 8 1900 100 12 1.2 3.5
　 62×110 　 　 62 　 110 48 23 30 M6×30 10 1800 100 12 1.5 3.5
50 23 30 M6×30 10 2200 110 12 1.5 3.5
52 23 30 M6×30 10 2400 120 12 1.5 3.5
68×115 68 115 50 23 30 M6×30 10 2000 100 12 1.6 3.5
55 23 30 M6×30 10 2500 110 12 1.6 3.5
60 23 30 M6×30 10 3100 120 12 1.6 3.5
75×138 75 138 55 25 33 M8×30 8 2500 120 30 2.6 4
60 25 33 M8×30 8 3200 140 30 2.6 4
65 25 33 M8×30 8 3900 150 30 2.6 4
80×145 　80　 　145　 60 25 32 M8×30 8 3200 120 30 2.8 3.5
65 25 32 M8×30 8 3900 140 30 2.8 3.5
67 25 32 M8×30 8 4600 160 30 2.8 3.5
85×155 85 155 65 30 39 M8×35 10 4800 175 30 3.4 4.5
70 30 39 M8×35 10 6100 195 30 3.4 4.5
75 30 39 M8×35 10 7400 215 30 3.4 4.5
90×155 90 155 65 30 39 M8×35 10 4700 170 30 3.6 4.5
70 30 39 M8×35 10 6000 190 30 3.6 4.5
75 30 39 M8×35 10 7200 210 30 3.6 4.5
100×170 100 170 70 34 44 M8×40 12 6900 180 30 4.6 5
75 34 44 M8×40 12 7500 220 30 4.6 5
80 34 44 M8×40 12 9000 240 30 4.6 5
110×185 　 110 　 　185　 75 39 50 M10×45 10 7200 230 59 6.2 5.5
80 39 50 M10×45 10 9000 250 59 6.2 5.5
85 39 50 M10×45 10 11000 260 59 6.2 5.5
115×188 　115　 　188　 80 39 50 M10×45 10 8500 210 59 6.6 5.5
85 39 50 M10×45 10 10000 240 59 6.6 5.5
90 39 50 M10×45 10 12000 270 59 6.6 5.5
120×215 　120　 　215　 80 42 54 M10×50 12 10600 285 59 8.8 6
85 42 54 M10×50 12 13300 314 59 8.8 6
90 42 54 M10×50 12 14500 340 59 8.8 6
125×215 125 215 85 42 54 M10×50 12 11000 300 59 8.8 6
90 42 54 M10×50 12 13000 320 59 8.8 6
95 42 54 M10×50 12 15000 350 59 8.8 6
130×215 130 215 90 42 52 M10×50 12 13700 300 59 8.2 5
95 42 52 M10×50 12 15800 330 59 8.2 5
100 42 52 M10×50 12 18200 360 59 8.2 5







注：Z7B型胀紧联结套螺钉的机械性能等级为12.9级
