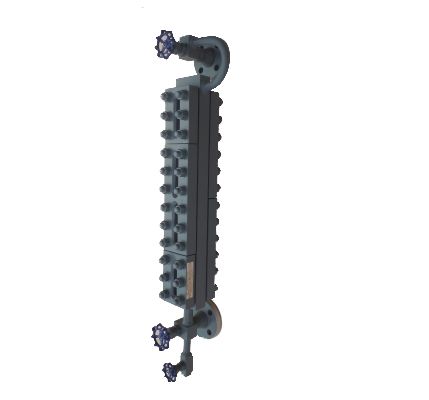

高温高压型玻璃板液位计

详细信息

技术参数

法兰中心距（L）：500、800、1100、1400、1700、2000mm；其它规格由用户指定。

压力等级：≤16.0MPa或Class900。

工作温度：≤450℃。

连接法兰：DN20、DN25、DN40 HG/T20592-2009、HG/T20615-2009或用户指定。

伴热夹套接头：G1/2″外螺纹或用户指定。

排污阀接口尺寸：Rc1/2、NPT1/2内螺纹或用户指定。

伴热蒸汽压力：≤1.0MPa。

针型阀自动关闭压力：≥0.6MPa。

产品选型

ULB-								玻璃板液位计	系列号
	C							高温高压型：压力≤16.0MPa，温度≤450℃	类型
		T						透光式	形式
		M						透光式无盲区：观测长度=中心距
			D					单色显示	颜色显示
				5				10.0MPa
				6				16.0MPa
				C				Class600（11.0MPa）
				D				Class900（15.0MPa）
				X				其它压力等级
					C			碳钢	接液材质
					S			不锈钢：304
					P			不锈钢：316L
					T			其它材质
						W		伴热夹套	附加
							Y	加云母片（只适用于单色）
ULS-	C	T	D	5	S	W	Y		选型举例
ULB-CTD5SWY为高温高压型、透光式、单色显示、压力等级10.0MPa，接液材质为不锈钢304、带伴热夹套、加云母片的玻璃板液位计。
