| 详细信息 | ||

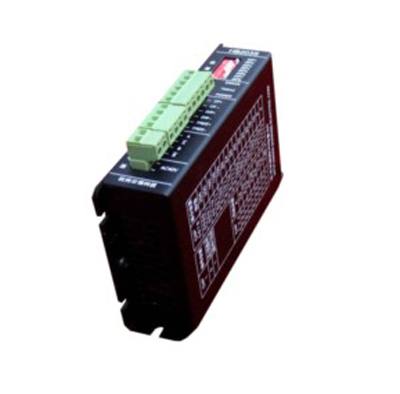

| 一、特点 DC12～36V电源供电 最大2A相电流输出 H桥PWM调制恒相流驱动 改进的8拍模式，电机运行更平稳 具备4/8拍转换控制信号 具备脱机（FREE）控制信号 静止时自动半电流锁定 输入信号光电隔离 二、适配电机35、42、57BYG系列两相混合式步进电机三、输入输出端子 端子标记功能说明CP+步进脉冲信号正输入端光耦开通沿有效，最小脉宽10usCP-步进脉冲信号负输入端CW+方向控制信号正输入端光耦关断时为正转，开通时为反转CW-方向控制信号负输入端4/8+4/8拍控制信号正输入端光耦关断时为8拍，开通时为4拍4/8-4/8拍控制信号负输入端FREE+脱机控制信号正输入端光耦开通时驱动器输出电流为0，电机无锁定转矩FREE-脱机控制信号负输入端TIMING相原点指示相原点时发光管亮（绿色）POWER电源指示电源正常时发光管亮(红色)AA相头输出 /AA相尾输出 BB相头输出 /BB相尾输出 +24V电源输入额定电压DC24V（DC12～36V），2A0V 注：信号输入脚内部光耦及电阻适合于5V信号。非5V信号请在外部加相应电阻。四、参数调节电位器 电位器标记功能说明CURRENT运行电流调节顺时针电流调大。 |
