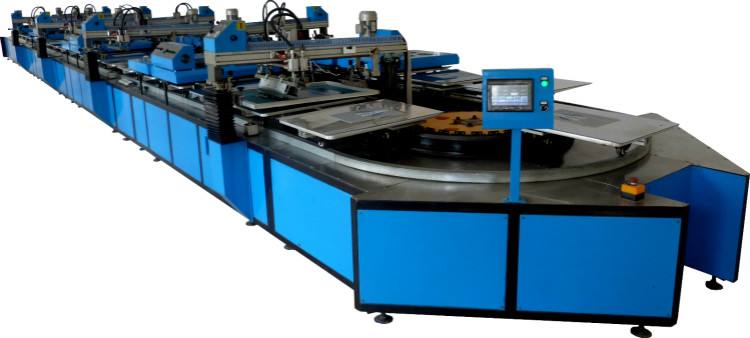

TY系列印花机

点击图片查看大图

详细信息

一、TY印花机整机介绍：
        1.中文对照触摸屏人机界面，操作简单易懂。整机采用PLC集中控制，刮印速度，运行速度，机器速度可自行设定调整，依据操作人员之熟练程度，可自选机械之网版停留时间。故障自检及报警功能，能够及时了解设备现状，做出调整。
        2.主机传动采用日本安川伺服驱动器配合减速马达，实现无极调速。气动元件采用国内知名品牌。
        3.设备传动采用链条与直线配合我公司自主研发特殊滑块，提高了传动控制的精密性，降低了生产过程中的噪音污染，使得主动轮盘和辅助动轮之间的同步性更为优越，从而确保了高精密度的印刷质量。低噪音并稳定。
        4.工作平台采用铝型蜂窝板，板材表面平整，容易清洁，不易变形。另外更为显著的优点就是蜂窝台吸热升温较速度快，散热速度也快，从而降低了干网版现象。
        5.一机多用功能，可以同时当作两台（或以上）相同或不同花色使用，大大提高设备的使用功能和生产效率。
        6.印刷组及干燥组采用模块式设计，可根据生产产能的需求进行扩增，减少设备的重复投资，有利于设备的自由升级。
        7.设备台板可以自由更换，使用方便，
        8.独特台板自动快速锁定系统，采用中心定位，提高套印精确度。
        9.方便快捷的对版系统，减少对版时间，降低对从业人员的技能要求。
        10.设定所需之生产数量，到数机械自动停止。
        11.烘干方式：红外发热式（可选配UV烘干装置）；
        13.红外线对位：方便铺料。
二、印刷机座独立操作介绍：
机头升降：手动机头水平升降
刮刀前行/后行：刮刀可以手动前移后退
封油：可以在印刷过程中选择封油或不封油
台版运行：单机可以控制平台前后移动
刮刀升降：刮刀手动升降控制
油刀升降：油刀手动升降控制
刮印速度：刮印速度调节
封油速度：封油速度调节
急停：故障急停按钮
停车：单程完成后或定位停机
警铃：警铃操作提示
三、装置功能介绍：
        1.气压调节：刮刀回油刀压力调节，气压表指示显示，使您的操作更加方便自如。
        2.网版精密微调装置：网版设置前后、左右、4向微调装置，每一微调刻度为：0.1 mm/格，精密的调节设计使您套印更加准确无误。
        3.刮刀回油刀压力调节：刮刀回油刀压力微度调节，印刷效果更改饱和完美。
        4.刮刀刮印行程调节：刮刀刮印行程可以根据客户图案以及网版大小自由调节。
        5.网版大小调节：涉及到免资产再次投入的问题，就是对印花厂跑台上使用的大小网版均可在该设备上使用，节约二次投资。
        6.刮刀回油刀角度调节：刮刀回油刀可以根据印刷产品、油墨的需要自由角度调节，并快捷更换装卸。
        7.气动锁版装置：网版锁定采用手轮压紧装置（避免气缸锁版气压不稳网版松动套色不准），更加牢固方便，节约对版时间和提高效率。
        8.喷雾加湿装置：根据客户需要可以在任意机头添加，或者管道式添加。
        9.多次刮印系统：根据产品印刷要求不同，可以选择机头单次或多次连续刮印，手动或者自动操作。
        10.快捷的网版对位装置：在定位晒版后，能快速便捷精准的对好网版图案，减短对版时间。
        11.快捷刮刀回油刀更换装置：采用四个把手固定刮刀回油刀，安装更换非常方便，操作简单，并且稳定性能好。
四、节能微电脑烘干设备：
        1.烘干系统：红外发热式（可选配UV烘干装置）；
        2.烘干面积范围选择：可以根据图案位置或大小选择开启灯管的数量及照射位置。
        3.快闪式结构：可以瞬间达到最大功效，有效使用能源，节约能源。
        4.常烘干模式：用户可以根据自己产品所需来设定。
        5.定时烘干：用户可以根据自己产品的性质来调节烘干机时间。
        6.恒温控制：可任意调节每一根灯管的输出功率。
        7.智能温控：烘干机配有智能温控仪配合探温装置。
        8.烘干距离：烘干机组高度可自由调节。
        9.设有冷风预留空位选择，可以根据客户需要添加风冷机组。
其它说明:
TY印花机与手工印刷对比方案：

项目		手工与半自动印花	自动TY机印花
显性优势	场地	占地面积大，费用高。	占地面积小，是半自动的四分之一，场地费用低。
	人员	手工作业，劳动密集型，人数多。工人劳动强度大，产量和印刷品质对人的要求高。	自动印刷，工作人员减少。降低工人劳动强度，产品产量和印刷质量对人的要求低。
	产能	4色配置12人产量为500件/1.5h	4色配3人产量为500件/1h
	能耗	胶浆需要，水浆不需要	胶浆需要，水浆不需要
	适应性	适应性强，能印刷多种形状大小针织品	适应性强，能印刷多种形状大小针织品
	产品品质	品质不稳定，套色精度不高	品质稳定，套色精度高
无形优势	安全健康环保	车间空气受油墨、涂料污染严重。对员工健康有危害，不符合环保要求。	集中排放因干燥蒸发的油墨、涂料水分及挥发物，车间空气质量较好。符合安全、健康、环保要求。
	生产力水平	手工作坊式水平	工业自动化水平
	竞争优势	不具备制造业的核心优势	具有生产制造核心优势
	行业地位	与行业同步	行业领先地位
	企业形象	内在实力体现不足	最能体现企业实力

TY多色印花机与其安机型优势缺点比较：

	椭圆机多色	手工	圆盘多色
机械硬件升级	色组无限扩充，印花烘干可一次完成。	增加人员，成本提高	台板数及印刷的数量固定，无法扩充
	所需工作人员少，降低人工成本。	色彩品质不稳定，废品率高	需加设长条形烘炉
	可随着生产力的增大而进可随意扩充。	产能不稳定，受操作人员熟练程度及颜料种类的影响	不适用于胶性及发
