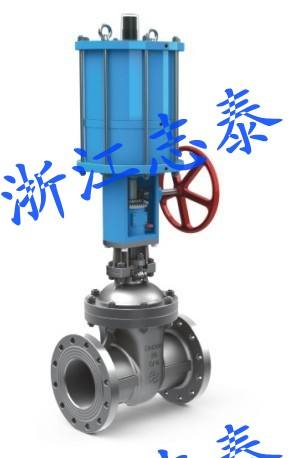

气动法兰连接闸阀

    气动闸阀，借助压缩空气驱动的阀门，闸阀关闭时 , 密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时，要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。

气动闸阀

　　气动闸阀：借助压缩空气驱动的阀门。国内主要的知名厂商有上海权工阀门设备有限公司和湖南邵阳新兴水电机械设备厂。其公司是机械工业部、化工部、中国化工装备总公司定点管理生产企业。其产品在业内有一定的价格优势和技术优势

　　气动阀采购时只明确规格、类别、工压就满足采购要求的作法，在当前市场经济环境里是不完善的。因为气动阀制造厂家为了产品的竞争，各自均在气动阀统一设计的构思下，进行不同的创新，形成了各自的企业标准及产品个性。因此在气动阀采购时较详尽的提出技术要求，与厂家协调取得共识，作为气动阀采购合同的附件是十分必要的。

一、通用要求：

　　1.1气动阀规格及类别，应符合管道设计文件的要求。

　　1.2气动阀的型号应注明依据的国标编号要求。若是企业标准，应注明型号的相关说明。

　　1.3气动阀工作压力，要求≥管道的工作压力，在不影响价格的前提下，阀门可承受的工压应大于管道实际的工压；气动阀关闭状况下的任何一侧应能承受1.1倍阀门工压值而不渗漏；阀门开启状况下，阀体应能承受二倍阀门工压的要求。

　　1.4气动阀制造标准，应说明依据的国标编号，若是企业标准，采购合同上应附企业文件。

 气动闸阀的操作机构

　　4.1气动阀门操作时的启闭方向，一律应顺时针关闭。

　　4.2由于管网中的气动阀，经常是人工启闭，启闭转数不宜过多，就是大口径阀门亦应在200－600转内。

　　4.3为了便于一个人的启闭操作，在管道工压状况下，最大启闭力矩宜为240N-m。

　　4.4气动阀门启闭操作端应为方榫，且尺寸标准化，并面向地面，以便人们从地面上可直接操作。带轮盘的阀门不适用于地下管网。

　　4.5气动阀门启闭程度的显示盘

　　①气动阀门启闭程度的刻度线，应铸造在变速箱盖上或转换方向后的显示盘的外壳上，一律面向地面，刻度线刷上荧光粉，以示醒目；

　　②指示盘针的材质在管理较好的情况下可用不锈钢板，否则为刷漆的钢板，切勿使用铝皮制作；

　　③指示盘针醒目，固定牢靠，一旦启闭调节准确后，应以铆钉锁定。

　　4.6若气动阀埋设较深，操作机构及显示盘离地面距离≥1.5m时，应设有加长杆设施，且固定稳牢，以便人们从地面上观察及操作。也就是说，管网中的阀门启闭操作，不宜下井作业。

气动闸阀的性能检测

　　5.1阀门某一规格批量制造时，应委托权威性机构进行以下性能的检测：

　　①阀门在工压状况下的启闭力矩；

　　②在工压状况下，能保证阀门关闭严密的连续启闭次数；

　　③阀门在管道输水状况下的流阻系数的检测。

　　5.2阀门在出厂前应进行以下的检测：

　　①阀门在开启状况下，阀体应承受阀门工压值二倍的内压检测；

　　②阀门的关闭状况下，两侧分别承受1.1倍阀门工压值，无渗漏；但金属密封的蝶阀，渗漏值亦不大于相关要求。

气动闸阀包装运输

　　7.1阀门两侧应设轻质堵板固封。

　　7.2中、小口径阀门应以草绳捆扎，并以集装箱方式运输为宜。

　　7.3大口径阀门亦有简易木条框架固体包装，以免运输过程中碰损。

气动闸阀出厂说明说

　　气动闸阀是设备，在出厂说明书中应标明以下相关数据：

　　阀门规格；型号；工作压力；制造标准；阀体材质；阀杆材质；密封材质；阀轴填料材质；阀杆轴套材质；内外防腐材质；操作启动方向；转数；工压状况下启闭力矩；制造厂厂名；出厂日期；出厂编号；重量；连接法兰盘的孔径、孔数、中心孔距；以图示方式标明整体长、宽、高的控制尺寸；阀门流阻系数；有效启闭次数；阀门出厂检测的相关数据及安装、维护的注意事项等。

气动闸阀按类型分类

　　1） 气动V型调节球阀

　　2） 气动O型切断球阀

　　3） 扭距式汽缸闸阀

　　4） 电磁隔膜阀

　　5） 气动直行程式隔膜阀

　　6） 电动阀

气动闸阀的用途

    A、用途 是一种直角回转结构，它与阀门定位器配套使用，可实现比例调节； V型阀芯最适用于各种调节场合，具有额定流量系数大，可调比大，密封效果好，调节性能零敏，体积小，可竖卧安装。适用于控制气体、蒸汽、液体等介质。

　　B、特点：是一种直角回转结构，由V型阀体、气动执行机构、定位器及其他附件组成；有一个近似等百比的固有流量特性；采用双轴承结构，启动扭矩小，具有极好的灵敏度和感应速度；超强的剪切能力。

　　C、气动活塞执行机构采用压缩空气作动力源，通过活塞的运动带动曲臂进行90度回转，达到使阀门自动启闭。它的组成部分为：调节螺栓、执行机构箱体、曲臂、气缸体、气缸轴、活塞、连杆、万向轴。

　　D、气动调节阀的工作原理：气动调节阀由执行机构和调节机构组成。执行机构是调节阀的推力部件，它按控制信号压力的大小产生相应的推力，推动调节机构动作。阀体是气动调节阀的调节部件，它直接与调节介质接触，调节该流体的流量。
