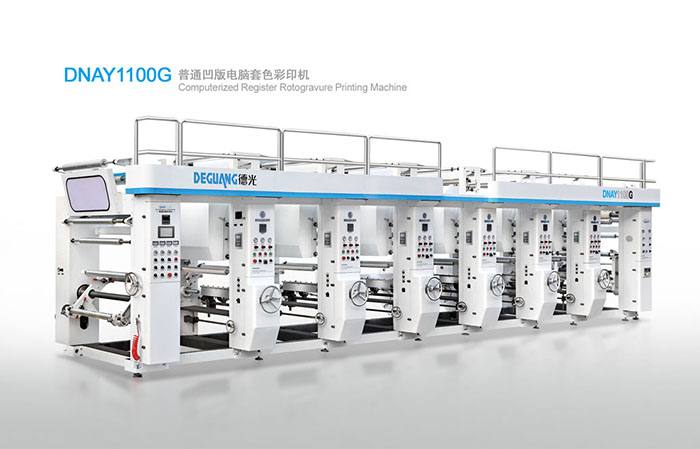

(1)用途:本机适用于BOPP、CPP、PET、PC、PVC及相同性质的组合膜、纸等。本机印刷速度80-100米/分,机械速度120米/分。
(2)主传动机构:主传动采用变频器控制电机,传动至齿轮箱里离合齿轮通过汽动拔叉使齿轮分合,可以手动式更换介轮实现正反面印刷。特点:方便初对版。
(3)无轴装版结构:装版采用气缸,拉动芯轴进行装版,横向调节采用螺杆移动。特点:减少换版时间,确保版同心度,提高产品质量。
(4)油墨刮刀结构:刮刀可任意调节上下和角度,刮刀压力采用双气缸,横向移动采用电机转动凸轮移动。特点:延长印版的使用寿命。
(5)压印升降结构:压印采用双气缸升压与电磁阀自锁定位,对气缸漏气和停机气缸下掉保护。特点:保证压力平均,确保色差。
(6)套色机械手:采用电脑控制同步电机通过减速传动滚珠丝杆调节,进行自动套色。特点:转动润滑,套色精度高。
(7)收、放料结构:采用双工位收、放料架手动翻转,放料采用磁粉张力控制,牵引张力采用自动张力控制,收料采用力矩电机控制。特点:减少废料,降低成本。
(8)干燥、冷却结构:干燥采用双风机装在墙板上、热回收循环风风机吹吸装置,电热石英管分布在每组烘箱内吹风口进行加热,温度由智能温控仪控制,每组上烘箱采用离心风机冷却,确保薄膜降温。特点:节省用电。
型号
|
DNAY800G
|
DNAY1100G
|
印刷宽度
|
800mm
|
1100mm
|
印刷速度
|
Max80-100m/min
|
Max80-100m/min
|
印版直径
|
Ф100-350mm
|
Ф100-350mm
|
卷径直径
|
Ф570mm
|
Ф570mm
|
印版横向调节量
|
30mm
|
30mm
|
印版纵向调节量
|
100°
|
100°
|
套印精度
|
±0.1mm
|
±0.1mm
|
装机总功率
|
54kw
|
63kw
|
机器重量(约)
|
8000kg
|
9000kg
|
机器外型尺寸(单位mm)
|
11050×2450×2700
|
11050×2750×2700
|
|
