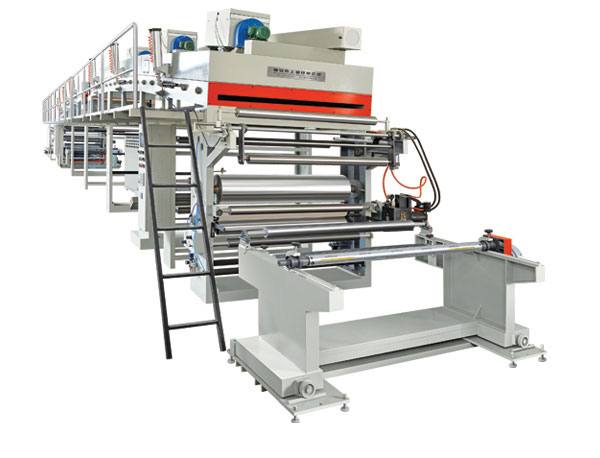

SW-1500型反光材料涂布复合机

一、用途

反光材料涂布复合机引进国外先进涂布机技术结合自身多年生产涂布机经验综合而成，广泛适用于反光材料等需涂布复合的产品。

二、主要技术参数

三、性能及特点
1．整机采用4变频电机控制，整机张力（涂布、烘箱、牵引、收卷）采用德国西门子PLC系统自动控制，通过台湾威纶人机界面触摸屏控制及显示，提高整机张力的可靠性。
2．放料架独立，采用磁粉自动张力控制。
3．网纹涂布方式，涂布刮刀轴采用重型双轴式机械独立移动，刮刀调节方式为手动带气动式，角度任意调节，涂布量取决于网纹辊目线，不同的涂布量可换不同目线的网纹辊。
4．烘箱为21米分7段独立控温，加热采用电加热循环加热，热风进入式干燥系统，可调式内循环吸排气装置，进、排风风力强劲，干燥彻底。
5．烘箱内导轮采用独立电机带动与主机同步，传动采用同步带轮传动式，减免材料拉伸和变形，气缸开顶式烘箱及穿膜操作平台，使操作工人便于工作。
6．涂布辊---牵引钢辊中间张力同步采用浮动摆臂式由PLC自动控制。
7．自动计米计速控制装置。
8．纠偏采用EPC气敏式对边机，为了材料收卷更整齐。
9．收放采用键子式气胀轴，为了装卸料操作方便、快捷。
10．高精度上压式牵引装置，钢辊冷却采用水循环式，通过冷却辊使膜更平整、更能达到冷却效果。

四、工艺流程
基材放卷--涂布单元---干燥单元--牵引单元（第二基材放卷-）-收卷单元
