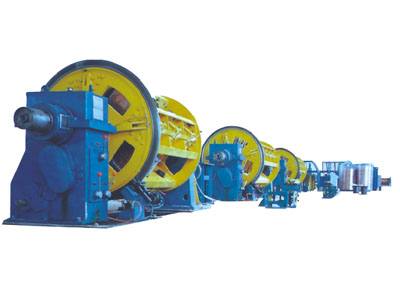

JLK-630框式绞线机

详细信息

该设备主要适用生产大长度裸铝、裸铜线，扇形导体拉制紧压、圆形导体绞合拉制紧压及分割导体预扭紧压等。设备由以下部件组成：Ф2000端轴式放线架、绞体集中上下盘装置（或单盘上下装置）、预扭紧装置（可另配绕包装置）、Ф2500双主动牵引装置、Ф2500端轴式收排线架、传动系统、电控系统等。

设备主要特点：

一、该机采用整体或单个上下线盘，线盘气动夹紧（或电工夹紧），线盘夹紧操作，主电机电气联动保险，使操作安全可靠、操作方便、生产效率高。

二、线盘的张力控制、张力大小由调压阀自动控制（或机械张力控制）。

三、绞体传动采用传动轴联动，保证绞线节距准确、稳定，绞体采用框形结构，钢性良好高速回转稳定。

四、设置绞体内无接触断线保护装置及外部断线刹车、确保绞线质量，并设有过载自动停车及紧急刹车装置等保护环节，安全可靠。

五、Ф2500牵引装置采用双主动双轮，牵引力大，牵引力稳定。

六、电控系统采用PLC统一控制，直流调速采用全数字调速系统，控制直流电机的平稳起动、运行速度。电控系统技术先进、操作方便、运行可靠。

主要技术参数：

项目Items 型号Type	500/12+18+24	630/12+18+24
单线直径Single wire diameter(mm)	铜cooper 1.5-5.0 铝Aluminu1.8-5.0	铜cooper 1.5-5.0 铝Aluminu1.8-5.0
最大绞合直径Max.twisting diameter(mm)	Ф45	800m㎡
节距范围Pitch range(mm)	78-965	57-962,64-1094,73-1245
框架转速Gimbal rotating speed(r/min)	110 128 152 179 212 251	12盘?? 18盘?? 24盘 67-156? 56-132? 48-112
牵引轮直径Traction wheel diameter(mm)	Ф2000 X Ф2000	Ф2000 X Ф2000
主电机功率Electrical motor power(kw)	90KW	1-32KW
收线盘规格Line contraction disk specification(mm)	PN1600-2500	PN1600-2500

参数如有变化，恕不另行通知。
