主要结构特点:
◆ 机身采用高优质材料整体铸造强度高。
◆ 采用4轴斜齿轮结构运转平稳、压切力大、噪声低;
◆ 气刹离合器动作灵敏可靠安全;
◆ 连杆采用45#碳钢,强度高;
◆ 操作高度布置合理,压架打开角度大;
◆ 压力采用微调齿轮装置,精度高;
◆ 电器系统按IEC标准设计;
◆ 有单张压切、连续压切、打开延时范围可调;
◆ 安全防护系统可靠;
◆ 集中式润滑系统。
用途:

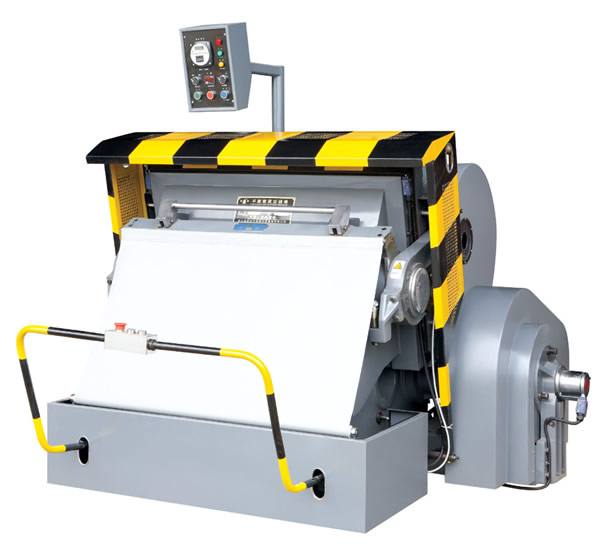

◆ 平压压痕切线机是压制载切各种普通纸板、瓦楞纸板、塑片、皮革制品的专用设备。适用于印刷、包装、装潢、塑料行业生产之用。设备具体结构紧凑、制造精良、压切力大、精度高、使用方便、操作安全可靠等优点。
主要技术参数:
型号
Model
|
板框内尺寸
Inner Chase Size
|
工作速度
Speed
|
压痕切线长度
Max.Rule Length
|
电机功率
Motor Power
|
机器重量
Machine Weight
|
外型尺寸
Overall Dimensions
|
PYQ401C
|
750×520mm
|
25
|
<15m
|
2.2kw
|
2000kg
|
2300×1500×1500mm
|
PYQ203C
|
930×670mm
|
23±3
|
<25m
|
4kw
|
3000kg
|
2350×1900×1800mm
|
PYQ203A
|
930×670mm
|
23±3
|
<30m
|
5.5kw
|
3500kg
|
2350×1900×1800mm
|
ML1100
|
1100×800mm
|
20±2
|
<30m
|
5.5kw
|
4500kg
|
2450×2100×1900mm
|
ML1200
|
1200×820mm
|
20±2
|
<32m
|
5.5kw
|
5000kg
|
2500×2100×1900mm
|
ML1300
|
1300×920mm
|
15±2
|
<40m
|
7.5kw
|
6000kg
|
2550×2100×1950mm
|
ML1400
|
1400×1000mm
|
15±2
|
<45m
|
7.5kw
|
6500kg
|
2650×2100×2000mm
|
ML1500
|
1500×1050mm
|
14±2
|
<45m
|
7.5kw
|
7000kg
|
2700×2100×2150mm
|
ML1500A
|
1500×1150mm
|
14±2
|
<45m
|
7.5kw
|
7300kg
|
2700×2100×2200mm
|
ML1600
|
1600×1250mm
|
13±2
|
<50m
|
11kw
|
11500kg
|
2800×2250×2300mm
|
ML1800
|
1800×1280mm
|
13±2
|
<60m
|
15kw
|
13000kg
|
3000×2250×2350mm
|
ML1800A
|
1800×1400mm
|
13±2
|
<60m
|
15kw
|
14000kg
|
3000×2300×2500mm
|
ML2000
|
2000×1400mm
|
12±2
|
<65m
|
15kw
|
15500kg
|
3100×2330×2600mm
|
ML2200
|
2200×1400mm
|
12±2
|
<68m
|
18kw
|
16500kg
|
3300×2330×2800mm
|
ML2500
|
2500×1400mm
|
12±2
|
<70m
|
18kw
|
18500kg
|
3600×2330×3100mm
|
|
