概述:

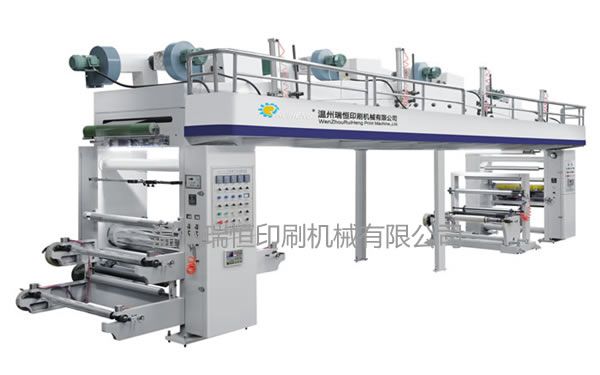

RHFH-B型高速复合机,本公司根据市场要求而开发的一款高性价比的优质产品,该产品适用于各类塑料薄膜、纸张、铝箔等卷简状材料的两层或多层复合。整机交流矢量变频电机张力控制系统。该机具有结构合理、操作简便、复合速度快、材料损耗少等特点,控制部分及关键零部件采用进口名牌专业器件,保证了设备极高的可靠性及稳定性。
注:可按客户需要改配:可增配收放料直径大小、干燥热源:电、蒸汽、导热油、天燃气、等。
主要特点:
1、收放卷独立塔式双臂双工位回转架,气胀轴支撑料卷,高速状态下自动接料。第一基材、第二基材均采用"双光电自动跟踪"纠偏装置。
2、整机张力四浮辊七交流变频电机张力控制(气缸及气阀日本藤仓)
3、PLC进行逻辑控制和保护,触摸屏集中操控
4、上胶方式为网纹辊定量转移涂胶
5、双轴三方位可调的超重型气动刮刀。串动量±6mm。
6、上胶、复合摆辊式双气缸压印 。
7、油墨自动循环。
8、气顶式烘箱,每段由独立的气缸控制其开合。各段温度由智能温控分挡控制恒温,烘箱内部导辊为拱型排列,导辊主动同步运转。烘箱侧面安装走道及防护栏。外置式独立加热, 内胆材料采用不锈钢,高效干燥装置为双层式进排循环热风箱。烘箱入口处安装前置排风,可将初期挥发的溶剂排出,废气不参加二次循环,确保安全。
9、集中排废气装置。烘箱有防爆装置。
10、烘箱出口处安装台湾金牌光电液压纠偏系统。确保材料进大热辊平整。成品力高。
11、大辊简内部导热油加热,使热鼓加温均匀省电。
12、新型低阻冷却辊设计装置,冷却效果明显。
13、整机所有铝导辊均采用进口高硬化铝合金导辊,并经动静平衡处理。
主要技术参数 (注:本参数以8色机为例):
型号
|
复合机800B1
|
复合机1000B1
|
复合机1200B1
|
复合宽度
|
800mm
|
1000mm
|
1200mm
|
复合机械速度
|
220m/min
|
220m/min
|
220m/min
|
复合层次
|
2层/次
|
2层/次
|
2层/次
|
放卷直径
|
¢600mm
|
¢600mm
|
¢600mm
|
收卷直径
|
¢800mm
|
¢800mm
|
¢800mm
|
加热温度范围
|
常温-1200C
|
常温-1200C
|
常温-1200C
|
加热方式
|
电、蒸汽、导热油、天燃气等
|
总功率
|
108KW
|
118KW
|
128KW
|
外型尺寸(长x宽x高)
|
11000x3200x3500
|
11000x3500x3500
|
11000x3500x3500
|
整机重量
|
约10000KG
|
约11200KG
|
约12200KG
|
|
