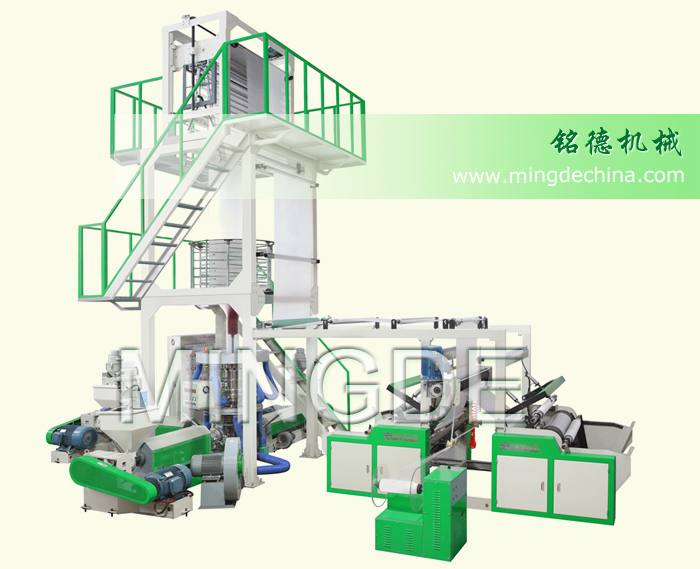

MD-3L系列三层共挤吹膜机
|
Main Technical Parameters 主要技术参数
|
Model
|
型号
|
MD-3L50
|
MD-3L55
|
MD-3L65
|
Suitable Material
|
适用材料
|
LDPE LLDPE EVA HDPE
|
Max Film Width(mm)
|
最大吹膜宽度
|
1200
|
1500
|
2000
|
Film Thickness(mm)
|
薄膜厚度
|
LD:0.015-0.15
|
Max Extrusion Output LD
|
最大挤出量
|
140kg/hr
|
200kg/hr
|
280kg/hr
|
Extrusion unit 挤出机组
|
Gear Box
|
齿轮箱
|
146/173/146
|
173/200/173
|
200×3
|
Screw Diameter(mm)
|
螺杆直径
|
φ50/55/50
|
φ55/65/55
|
φ65/65/65
|
Screw L/D Ratio
|
螺杆长径比
|
28:1
|
Screw’s Material
|
螺杆材料
|
38 CRMOALA
|
Barrel’s Material
|
料筒材料
|
38 CRMOALA
|
Barrel’s Cooling Fan
|
料筒冷却
|
370W×2×3
|
370W×2×3
|
370×3×3
|
Thermo Control (zone)
|
料筒温度控制
|
3×3
|
3×3
|
4×3
|
Driving Motor (kw)
|
主电机功率
|
15/22/15
|
22/30/22
|
30/30/30
|
Extrusion Die 模头
|
Die Size (mm)
|
模口
|
LD:φ250/300
|
LD:φ350/400
|
LD:φ500
|
Rotary Die Head (mm)
|
旋转模头方式
|
360°Continue Rotary 360°连续旋转
|
Screen Changer
|
换网器
|
Manual Mechanics Screen Changer手动快速换网
|
Thermo Control (zone)
|
温度控制
|
3
|
4
|
4
|
Air Ring
|
风环
|
1 PCS
|
Cooling Blower (kw)
|
冷却风机
|
5.5
|
7.5
|
11
|
Take-UP Unit 牵引部分
|
Roller Width (mm)
|
牵引辊宽
|
φ165×1300
|
φ165×1600
|
φ190×2100
|
Take-UP Motor (kw)
|
引取电机功率
|
1.5
|
1.5
|
2.2
|
Take-UP Speed(M/min)
|
引取速度
|
5-60
|
5-60
|
5-60
|
Winding Unit 收卷部分
|
Type OF Winder
|
收卷方式
|
Surface Friction Double Winder 双功位收卷摩擦式
|
Roller Width (mm)
|
收卷辊宽
|
1300
|
1600
|
2100
|
Winding Motor
|
卷取功率
|
16N.M
|
1.5kw
|
1.5kw
|
Winding Speed(M/min)
|
卷取速度
|
5-60
|
5-60
|
5-60
|
Voltage
|
电源
|
380V, 50HZ, 3PHASE
|
Cover Dimensions (m)
|
占地尺寸
|
6.8×2.6×6.5
|
7.5×3.2×7.5
|
9×4.2×9
|
|
|
|
|
|
OPTIONAL EQUIPMENT 选择性配备
|
1)自动吸料机×3
|
1)AUTO LOADER×3
|
|
|
2)冷风机
|
2)Chiller
|
|
|
3)表面处理
|
3)CORONA
|
|
|
|
4)全自动收卷
|
4)FULL AUTOMATIC WINDER
|
|
|
5)压花轮
|
5)EMBOSSING ROLLER
|
|
|
