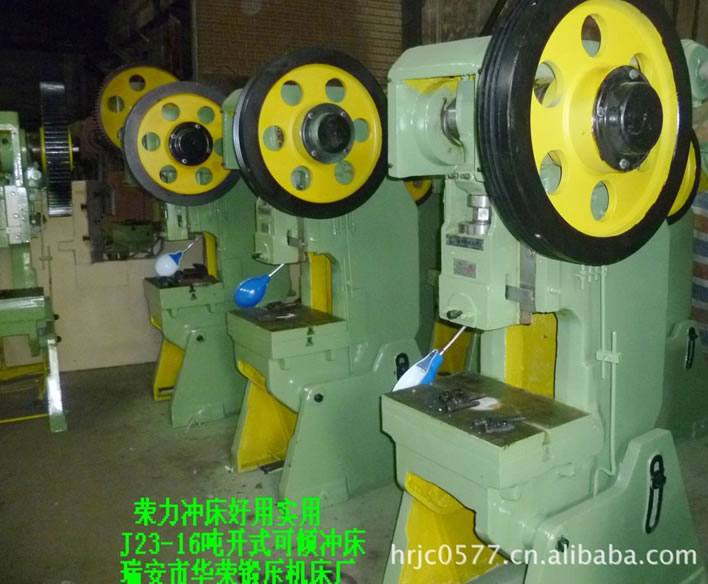

冲床 J23--16T开式可倾冲床浙江华荣锻压

点击图片查看大图

详细信息

序号	名称	单位	规格	规格	规格	规格	规格	规格	规格	规格	规格	规格	规格
			6.3T	10T	16T	25T	30T	35T	40T	50T	60T	63T	80T	100T	125T
1	公称压力	KN	63	100	160	250	300	350	400	500	600	630	800	1000	1250
2	滑块行程	mm	50	50	65	70	70	100	100	100	110	120	120	130	130
3	标准行程次数	r/min	150	145	125	55	55	54	50	50	45	40	40	38	38
4	最大封闭高度	mm	150	220	245	235	295	310	350	370	380	400	400	480	500
5	封闭高度调节量	mm	40	55	65	65	55	70	70	70	80	80	80	80	100
6	喉口深度	mm	130	150	175	210	200	205	220	215	260	310	310	380	380
7	工作台尺寸【前后】	mm	240	280	330	350	380	390	405	430	530	580	570	710	710
7	工作台尺寸【左右】	mm	390	420	495	550	580	630	670	715	800	870	860	1080	1080
8	工作台孔尺寸【前后】	mm	100	125	140	150	170	180	165	200	190	310	310	380	380
8	工作台孔尺寸【左右】	mm	155	195	205	230	230	270	265	300	260	440	450	560	560
8	工作台孔尺寸【直径】	mm	110	120	155	155	180	200	215	195	220	480	400	500	500
9	滑块底面尺寸【前后】	mm	125	135	170	200	200	180	190	220	245	345	360	370	370
9	滑块底面尺寸【左右】	mm	140	165	195	230	230	255	290	250	305	410	400	430	430
10	模柄孔面尺寸【直径】	mm	25	38	40	40	40	40	40	50	50	50	50	60	60
10	模柄孔面尺寸【深度】	mm	55	55	60	60	60	80	75	70	80	65	70	75	75
11	机身立柱间距离	mm	160	200	220	240	255	280	280	330	300	410	420	530	530
12	工作台垫板厚度	mm	40	45	40	55	55	65	65	70	75	90	80	100	100
13	机身最大可倾角度	mm	25	25	20	20	20	20	20	20	20
14	电动机【功率】	mm	1.1-4	1.5-4	1.5-6	2.2-4	22--4	3---4	4--4	4--4	7.5--4	7.5--4	7.5	11--4	11--4
15	外形尺寸【长】	mm	800	895	1250	1345	1450	1600	1500	1850	1750	1940	1920	2470	2320
15	外形尺寸【宽】	mm	580	713	900	950	1000	1100	1150	1180	1320	1510	1502	1735	1735
15	外形尺寸【高】	mm	1600	1653	2000	2130	2300	2450	2470	2490	2650	2850	2650	3310	3110
16	总重量约	kg	435	705	1055	1380	1785	2150	2700	2850	4200	4500	5950	10000	10000
