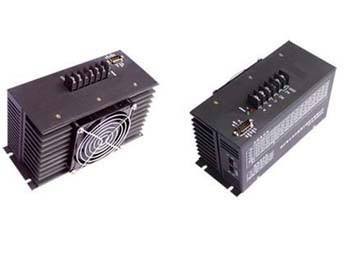

三相混合式电机驱动器

点击图片查看大图

详细信息

1、说明：

MD308S驱动器驱动三相混合式步进电机，该驱动器采用原装进口MTSUBISHI模块，实现高频斩波，恒流驱动，具有极强的抗干扰性；专利的感频控制输出技术时刻监视输出电流和电压的大小；控制信号与内部信号实现光电隔离、具有过流、过压、过热等一系列自保护功能、运行平稳、可靠性好，带动8A以下所有的110BYG、130BYG系列三相混合式步进电机。

2、特点:（技术数据）

AC220V电源供电
每相最大驱动器电流根据所配的电机配置。
采用交流伺服电机的电流控制方式，精确电流输出，使步进电机各项运行性能指标接近交流伺服电机
驱动器性能对电机的依赖性极小，不同参数电机均可获得优异性能
具备多种细分模式，特殊细分要求可定制
具备脱机（FREE）控制信号
静止时自动半电流锁定，信号光电隔离
适配电机：110BYG，130BYG系列步进电机
参数置于外壳，拨码开关设置，便于调试及维护
工作环境温度：0~45oC 工作环境湿度：10~85%；保护环境温度：20~70oC 保护环境湿度：10~90%

3：接线端子说明

端子标记	功能	说明
AL	相原点指示	相原点时发光管亮（绿色）
POWER	电源指示	电源打开发光管亮（红色）
COM	信号公共端	CP、CW、H/F、EPP 内部光耦的公共地
CP	步进脉冲信号
CW	方向控制信号
U	U相输出	接步进电机
V	V相输出	接步进电机
W	W相输出	接步进电机
NC
AC220V	电源输入
AC220V	电源输入	额定电压AC220V10A
