一．设备用途
本机主要用于绞制7芯钢绞线、铝绞线及铜绞线，也可用于绞制7芯以内的控制电缆。
二．主要技术参数
二．1 单线直径： 铝、铜、钢φ1㎜～φ5.0㎜；
二．2 绞合直径： φ18㎜；
二．3 筒体转速： 308r/min；
二．4 牵引轮直径： φ1500㎜双轮（36级）；
二．5 出线速度： 16.4～177m/min；
二．6 绞线节距： 47～512㎜；
二．7 主电机功率： 45kw变频电机；
二．8 笼内放线盘规格： PND630；
二．9 放线盘规格： PND630；
二．10收线盘规格： PN800～PN1600；
三．设备组成部件
三. 1 主机6盘绞体 1套；
三. 2 φ1500㎜双轮牵引装置 1套；
三. 3 线模座 1套；
三. 4 φ630 固定式放线架 1套；
三. 5 φ1600 型端轴式收排线架 1套；
三. 6 机械计米器 1套；
三. 7 传动系统 1套；
三. 8 电控系统 1套；
三. 9 绕包 2套；
四. 主要部件的技术参数及结构

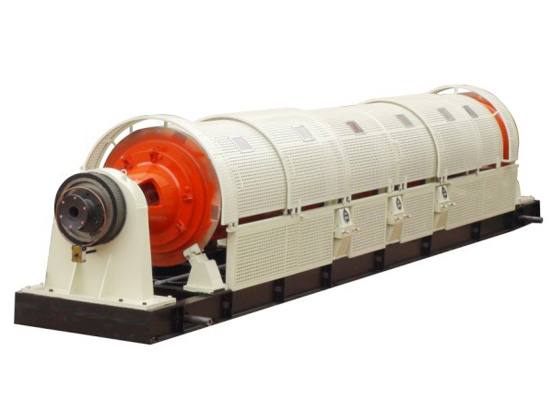

四. 1 主机6盘绞体
四. 1. 1 适用线盘规格 PND630；
四. 1. 2 绞体最高转速 308r/min；
四. 1. 3气动式线盘架，机械摩擦张力控制。
四. 1. 4 筒体两端安装制动器，采用气动刹车。
四. 1. 5 筒体两端由轴承支承，中间采用三组胶木托轮辅助支承，润滑充分，运行平稳，噪音低，运行寿命长。
四. 1. 6 筒体整体安装于槽钢底座上，设备安装方便。
四. 2 φ1500 ㎜双轮牵引装置
四. 2. 1 牵引轮直径： φ1500㎜；
四. 2. 2 分线轮直径： φ1300㎜；
四. 2. 3 变速级数： 36级 ；
四. 2. 4 牵引线速范围： 16.4～177m/min；
四. 3 线模座
四.3. 1 采用单独线模座；
四. 4 φ630固定式放线架
四.4.1 放线盘规格： PND630；
四.4.2 端轴式手动夹紧，手动丝杆升降线盘。
四.4.3 机械摩擦张力控制，大小手动可调。
四. 5 φ1600型端轴式收排线架
四. 5.1 适用线盘规格： PN800～PN1600；
四. 5.2 收线电机为力矩电机 4㎏/m；
四. 5.3 线盘升降为电机控制 2台0.75KW；
四.6机械计米器
四.6.1 计米轮周长 500㎜；
四.6.2 最大计米长度 9999㎜；
四.6.3 计米精度误差 ≤3‰；
四.6.4 采用双轮结构，卧式安装，压紧轮带有缓冲弹簧。
四.7传动系统
四.7.1 主电机功率 45KW（变频电机）；
四.7.2 传动系统包括有：主电机、同步带轮转动机构、液压刹车、传动地轴等。
四.8电控系统
四.8.1 本机电源三相五线制，电压380V±10%，50HZ
四.8.1 本机主电机采用变频电机，收线采用力矩电机收线，运行可靠，操作简单方便。
|
