双头倒角机FH-50A-550_

、圆管。圆棒、端面。内外。角，均可一次完成倒角及修面动作，快速准确。  2、加工物件与刀盘的中心线准确不变，刀盘经过特殊设计、刀片规格化、调整刀片简易快速。  3、人工排料,自动进料，自动夹持，自动进退刀，两端材料同时加工,确保加工长度精确,速度快，效率高。  4、更换不同尺寸的工件，只须做简单的刀盘及更换夹模调整。非标机台长度可以做到2000mm，管径可以做到Φ150mm。  5、适合材质：不锈钢、铁、铜、铝的管材及棒材。  6、加工时速节拍:3-5秒/件。了解更多,请致电咨询.

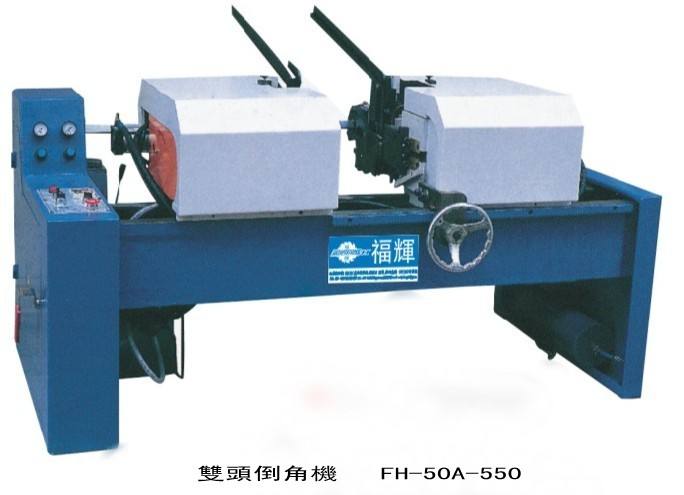

双头倒角机FH-50A-550

一．技术参数：

机型 FH-50A-550

加工管径 10-50mm

加工长度 15-550mm

长度公差 平行度公差 角度公差 ±0.1mm

主机马达 2HP/4P

工作节拍 约5秒/支

适合材质 钢管、铁管、不锈钢管、铝管、铜管

、非铁金属管、塑胶管

机台尺寸 1500*2100*1600MM

机台重量 1310KG

二、设备组成及功能：

1．高强度的机身，结构稳定、坚固。 设备主体颜色为绿色。

2． 储料槽：储存部分工件，并向上料机构供件；

3．上下料机构：当工件加工完成，向加工位上料，并同时完成一次下料；

4．车头座加装高科技自润轴承，高精度使用寿命长。

5．刀盘：其上安装车削刀具，刀具随刀盘旋转，每一刀盘安装三把刀具，分别为外圆刀具、内圆刀具和端面刀具。

8.旋转系统：为刀盘的旋转提供动力。

9．其它：有防切屑飞溅装置，设备具自动及手动操作功能。

10．电控系统：电控箱，操作面板、电器元件及急停按钮

三、作业顺序 （各机构动作及相互关系）

a) 刀盘连续旋转――开机后，机器自动实现；

b) 备件――机器自动实现；

c) 上料---根据材料长度，如较短可订制振动盘，实现自动上料，如较长可人工排料；

d）上料退回---机器自动实现；

e) 夹紧---机器自动实现；

f) 进刀车削――机器自动实现；

g) 刀台退回――机器自动实现；

h) 松夹――机器自动实现；
