功能与用途

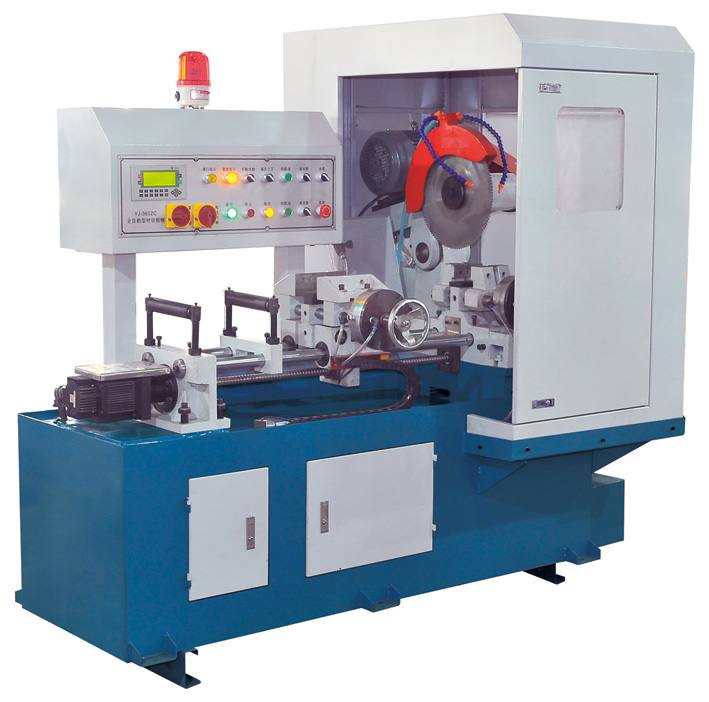

FH-360-CNC全自动铝材切割机,适合小件铝材,切割量大,精度有要求的切割工作,小件铝材可成束切割,一次可切断多支,效率极高,机器具有送料、夹钳、定位等功能,由PLC控制实现自动化切割工作,采用钨钢圆锯片切割,锯片转速每分钟2850转,切割材料断面光洁无毛刺。适合各类铝产品制造切割精度要求。如散热片铝材,U盘MP3铝件外壳,铝管,铝棒,铝合金类材料切割锯料。
7 主要电器配件: 文本(台湾海特克);PLC(台湾丰伟);丝杆(台湾); 伺服电机成套(台湾东元);按钮(浙江红波);交流(台湾台安);继电器(日本欧姆隆);油水分离器(台湾金器);电磁阀(台湾金器);电机(福建);轴承(德国FAG);
FH-360-CNC全自动切割机特点:
1. 机械主电路采用台湾进口PLC控制工作,操作集中简易、灵敏,维修方便;
2. 自动送料,无间断送料采用台湾“东元”伺服电机.精密丝杆、切割精度达到±0.03mm;
3. 计数器可设置加工数量、或自动停机、或累计当天工作量;
4. 前后压力可无段调整,确保工件无夹伤不变形;
5. 加工尺寸变更时,无需手动硬件定位,只需在文本显示器上改动相关尺寸数据即可工作;
6. 针对铝型材、铜材、有机材料、塑钢性材料、碳纤等有显著效果,切割无毛刺,对切割后的屑沫集中回收,冷却液能循环使用,具有高效、省时、省料的特点。
技术参数
型号
|
FH-360-CNC
|
|
性能项目
|
规格
|
|
锯切能力
|
●
|
φ70mm
|
|
□
|
110×110mm
|
|
▄
|
120×45mm
|
|
◎
|
φ90mm
|
|
送料长度
|
无间断连接送料
|
|
进刀速度
|
无段调整
|
|
主机马达
|
4或5.5KW,依订单装置
|
|
锯片
|
φ355mm碳化钨锯片
|
|
φ350mm高速钢锯片
|
|
主轴转速
|
2850RPM或依订单装置
|
|
冷却方式
|
强置水冷或油雾冷却
|
|
压缩空气
|
0.6Mpa,2500NL/min
|
|
外型尺寸
|
2000mm宽×1100mm长×1650mm高
|
|
总重量
|
约1000KG
|
|
|
|
