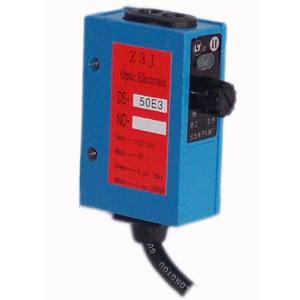

光电开关23J

详细信息

一.型号表

类型		红外光电开关					标志传感器
类型		对射		漫反射			绿光	红光
检出距离		2m	3m	15cm	30cm	50cm	10mm	10cm
安装方式	直式	2C	3C	DS15E3	DS30E3	DS50E3	Vs2CE3	Vs2RE3
安装方式	侧式	2C1	3C1	DS15E31	DS30E31	DS50E31	Vs2CE31	Vs2RE31
注：1、安装方式：直式指光线与导线方向在同一轴面上，侧式则二者相垂直。
2、非型号表中所含检出距离的红外光电开关、定贷时注明检距。

2.操作步骤

一、红外型光电开关操作步骤

　　固定好光电开关，使光电开关正对所要检测物，调节灵敏度旋扭可以调整光电开关的检测距离，灵敏度旋扭由低调高，则检测距离可以从0mm增至该型号的最大检测距离。

　二、标志型光电开关操作步骤

　　固定好光电开关，使检距符合要求。根据您所用的包装纸及色标颜色确定光源，再根据您机械的需要决定输出方式的亮动或暗动。最后按以下三步调节灵敏度(以下按输出亮动方式，包装约标志为浅色、背影为深色为例)。

　(1)移动包装纸，使投光点落在标记之后的背影区，将灵敏度反向旋，然后顺时针慢慢旋转至指示宁恰好亮。记住此时电位器位置(A点)。

(2)再移动包装纸，使投光点落在标记中央，此时指示灯亮，然后逆时针方向缓缓旋动调节扭，直至指示灯恰好熄灭，记住此时的旋扭位置(B点)。

(3)正确完成以上二步操作后，再将电位器扭旋定在A、B两点的中间C位置即可，调节完毕。A、B两点距离越大，说明色差比较大，检测越稳定。但A、B两点至少应有一格的距离，否则检测将会不稳定。

3.主要技术参数

4.注意事项

1、包装纸标记与背影色差较低（如白色与淡黄色）或您机械要求光电开关响应时间低于2ms时，建议使用本公司Z3N系列产品。

2、通电前务必检查所用电源是否符合DC12-24V±10%　，最高不超过30V，否则有可能损坏光电开关。

　3、调整灵敏度时，应用小螺丝刀且不宜过度用力，否则有可能损坏电位器旋扭而影响光电开关工作。

　4、标志型开关检测高反射系数纸面（如铝箔纸等）时，准许光电开关安装与检测纸面成15度角，以确保检测效果最佳。

5、为保证标志型光电开关高稳定性检测，要保证做到两点：一是检测距离符合规定的额定检距，以确保包装材料在准许的上下振动区域内正常工作；二是严格按操作步骤调节灵敏度。且每换不再包装材料就应重新调节。

6、安装时应防止强光直射进光学镜头或采取适当的遮光措施。

7、工作环境的温度、湿度、振动、冲击及其他有腐蚀性气体，均可能影响光电开关的工作，请您注意尽量排除这些影响。

8、平时注意保护光学镜头的清洁，安装时尽量避免镜头竖立朝上，以减小灰尘。

9、本产品若在一年内非人为因素而不能正常工作，可将原件寄回本厂，本厂负责调换新品。
