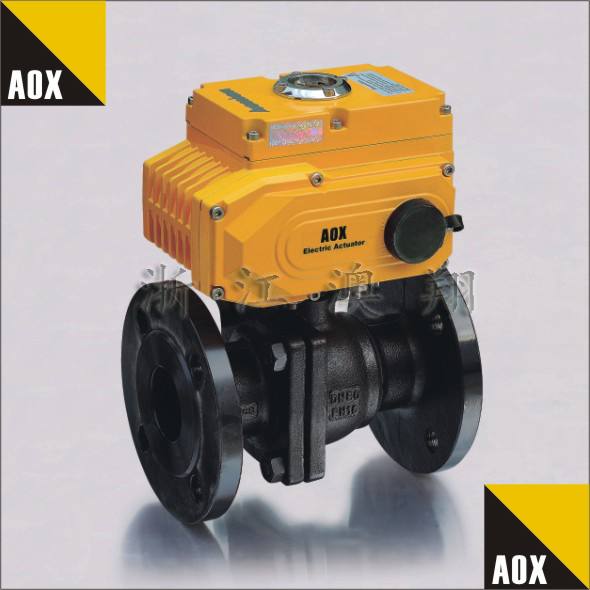

AOX电动球阀

AOX电动球阀
点击图片查看大图
详细信息

一、产品特点:
1.防爆型电动球阀流体阻力小,是所有阀类中流体阻力最小的一种,以AC220V、AC380V或DC24V电源电压作动力,接受(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,以角行程输出的扭矩转动球体0~90°,就能完成启闭动作或调节动作。
2.全电子式电动执行机构,采有机电一体化结构,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单,通过输入电流信号或电压信号,改变球芯的旋转角度(0-90°任意角度),实现比例调节动作。
3.球芯通道平整光滑,不易沉积介质,可以进行管线式通球。结构简单、重量轻、密封性能好。 特别适用于要求零泄漏率的场合。
二、电动执行机构
CHQ系列角行程电动执行器技术参数

型号

最大输出扭距

动作
时间

最大
轴径

电机
F级

额定电流(A)50HZ

手轮
转数

重量

单相

三相

N·m

s/90°

mm

W

110V

220V

380V

440V

N

kg

CHQ-008

80

13/16

φ20

15

1.20

0.45

N/A

N/A

10

7.4

CHQ-015

150

21/25

φ22

40

1.65

0.88

0.31

0.30

11

13

CHQ-020

200

21/25

φ22

40

1.67

0.89

0.31

0.30

11

13

CHQ-030

300

26/31

φ35

40

1.85

0.92

0.35

0.34

13.5

23

CHQ-050

500

26/31

φ35

90

3.60

1.55

0.59

0.58

13.5

24

CHQ-060

600

26/31

φ35

90

3.65

1.60

0.60

0.59

13.5

24

CHQ-080

800

31/37

φ45

180

4.10

2.15

0.85

0.79

16.5

29

CHQ-120

1200

31/37

φ45

180

4.20

2.35

0.87

0.81

16.5

29

CHQ-200

2000

93/112

φ65

180

4.10

2.15

0.85

0.79

49.5

78

CHQ-300

3000

93/112

φ65

180

4.20

2.35

0.87

0.81

49.5

78

三、标准件


外壳

防水级别 IP67,NEMA4 and 6

电机电源

110/220V AC 1PH,380/440V AC 3PH, 50/60Hz, ±10%

控制电源

110/220V AC 1PH,50/60 Hz, ±10%

电机

鼠笼式异步电动机

限位开关

2 X 开/关, SPDT,250V AC 10A

辅助限位开关

2 X 开/关, SPDT,250V AC 10A

除CHQ-010

扭距开关

开/关 ,SPDT,250V AC 10A

除CHQ-010

行程

90°±10°

0°~110°

失速保护/操作温度

内置热保护,开150℃ ±5℃ /关 97℃  ±15℃

指示器

连续的位置指示

手动操作

机械离合机构

自锁装置

蜗轮,蜗杆机构提供自锁

机械限位

2个外部调整螺栓

干燥器

7-10W (110/220V AC)防冷凝

接线孔

2个PF 3/4”

环境温度

-20℃--+70℃

润滑

铝基润滑脂(EP 型)

材料

钢,铝合金,铝青铜,聚碳酸脂

环境温度

最大90% RH

非凝结

抗震性能

X Y Z 10g,0.2~34 Hz,30分钟

外涂层

干粉,环氧聚酯
