功率范围
三相 380V2.2KW-600KW
以大规模电机控制IC＋专用驱动电路＋IGBT为核心，整机可靠性高
对电网使用性强、波动可达±20%，特别适应电网质量较差的国家与地区
具有一拖六功能，可实现变频、工频的自动切换
内置定时开机、休眠等功能
有三种压力反馈信号类型设置：电阻0-400Ω，电流 4-20mA,电压0-10V
有PID控制与上、下限控制两中控制方式
有多达12个时间段与6个压力目标值，方便用户程式运行
有多种保护泵的工作方式，可最大限度地延长泵的使用寿命
具有RS485接口，可方便组成集中控制系统
|
项目名称
|

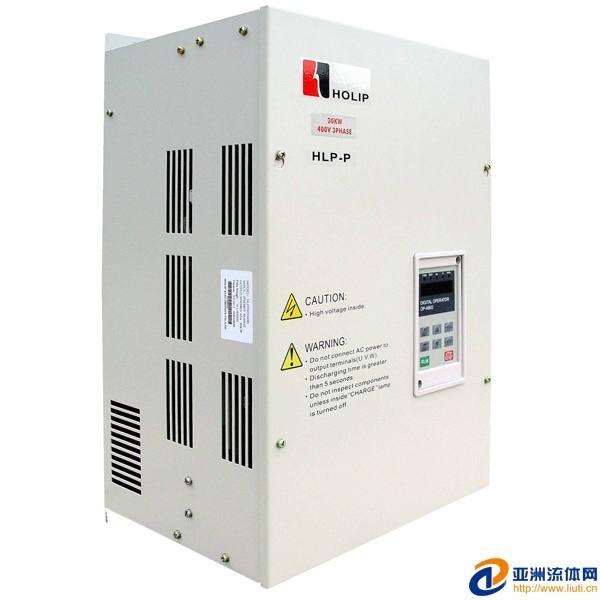

HLP-P
|
|
控制方式
|
SPWM
|
|
输入电源
|
380V电源：380±15% 220V电源：220±15%
|
|
五位数码显示
及状态指示灯
|
显示频率、电流、转速、电压、设置压力、当前压力、变频器温度、
正反转状态、故障等。
|
|
通信控制
|
RS-485
|
|
操作温度
|
-10–40℃
|
|
湿 度
|
0–95%相对湿度（不结露）
|
|
振 动
|
0.5G以下
|
|
频率控制
|
范围
|
0.10–400.00Hz
|
|
精度
|
数字式：0.01%（-10–40℃）；模拟式：0.1% （25±10℃）
|
|
设定解析度
|
数字式：0.01Hz；模拟式：最大操作频率的1‰
|
|
输出解析度
|
0.01Hz
|
|
键盘设定方式
|
可直接以← ∧ ∨ 设定
|
|
模拟设定方式
|
外部电压0–5V，0–10V，4–20mA，0–20mA。
|
|
其它功能
|
频率下限 、启动频率、停车频率、三个跳跃频率可分别设定
|
|
一般控制
|
加减速控制
|
4段加减速时间（0.1–6500秒）任意选择
|
|
V/F曲线
|
可任意设定V/F曲线
|
|
转矩控制
|
可设定转矩提升，最大10.0% ，启动转矩在1.0Hz时可达150%
|
|
多功能输入端
|
6个多功能输入端，实现8段速控制、程序运行、4段加减速切换、UP、DOWN机能、
外部急停等功能；另有3路恒压供水专用的压力反馈输入，
可实现0–400Ω、4–20mA、0–10V三种压力的反馈。
|
|
多功能输出端
|
有5个多功能输出端，实现运转中、零速、外部异常、程序运行、等指示及报警；
另有13个恒压供水专用输出继电器，可实现一拖六工频/变频切换、过压/欠压报警等功能
|
|
其它功能
|
自动电压稳压（AVR）、减速停止或自由停止、直流刹车、自动复位再起动、
频率跟踪、自动节能运行、载波可调（最高达15KHz）、定时开机、休眠功能、
主泵定时更替、内置PID、简易PLC功能、12个时间段、6种压力目标值可分别设置、
有直接启停型与循环软启动两种工作方式、PID控制与上/下限控制两种控制方式
可供选择等
|
|
保护功能
|
过载保护
|
电子电驿保护马达、驱动器120%/1分钟
|
|
FUSE保护
|
FUSE熔断，马达停止
|
|
过电压
|
220V级：直流电压＞400V
380V级：直流电压＞800V
|
|
低电压
|
220V级：直流电压＜200V
380V级：直流电压＜400V
|
|
瞬停再起动
|
瞬停后可以频率跟踪方式再起动
|
|
失速防止
|
加/减速运转中失速防止
|
|
输出端短路
|
电子线路保护
|
|
其它功能
|
散热片过热保护、反转限制、开机后直接起动、故障复归、参数锁定PID、一拖六等
|
