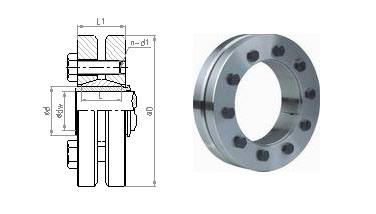

Z7A型胀紧联结套

Z7A型胀紧联结套基本尺寸与技术参数

基本尺寸（ mm）

额定负荷

螺钉的拧紧力矩
Ma
N.m

质量
kg

d

D

dw

L

L1

轴向力
Ft kN
Pax(Mt=0)

转矩
Mt kN.m
Pax(Ft=0)

125

185

95

39

52

242

11.5

58

6

125

185

100

39

52

260

13

58

6

125

185

105

39

52

276

14.5

58

6

140

220

110

39

52

391

16

58

8

140

220

120

39

52

330

20

58

8

140

220

125

39

52

352

22

58

8

155

245

130

39

52

385

25

58

10

155

245

135

39

52

427

28.8

58

10

155

245

140

39

52

464

32.5

58

10

165

260

135

46

62

474

32

106

14

165

260

140

46

62

507

32.5

106

14

165

260

145

46

62

538

39

106

14

175

275

145

46

62

538

39

106

16

175

275

150

46

62

573

43

106

16

175

275

155

46

62

606

47

106

16

185

295

155

46

62

632

49

106

20

185

295

160

46

62

662

53

106

20

185

295

165

46

62

691

57

106

20

195

315

165

56

72

800

66

106

27

195

315

170

56

72

835

71

106

27

195

315

175

56

72

869

76

106

27

220

345

180

66

84

978

88

240

35

220

345

190

66

84

1063

101

240

35

220

345

200

66

84

1140

114

240

35

240

370

200

66

84

1200

120

240

44

240

370

210

66

84

1276

134

240

44

240

370

215

66

84

1312

141

240

44

260

395

220

72

92

1309

144

240

48

260

395

230

72

92

1384

159

240

48

260

395

235

72

92

1421

167

240

48
