| 详细信息 | ||

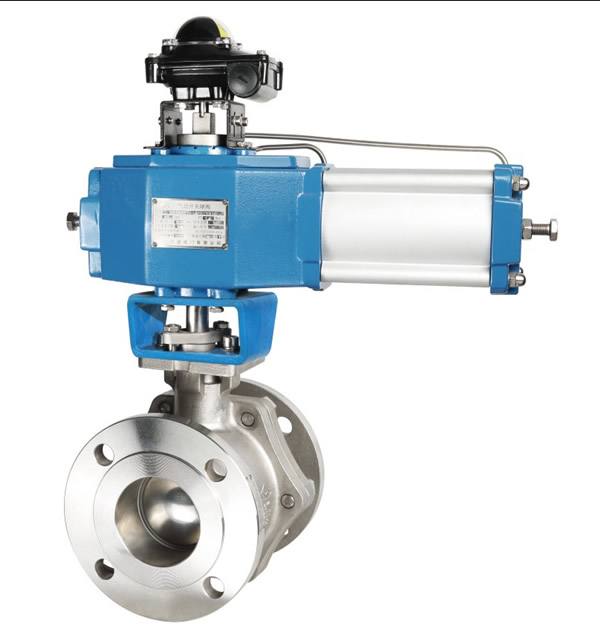

| 是一种直角回转型切断阀。它与气动执行机构或电动执行机构相配使用，可实现远程切断控制，也可配备扳手或手轮实现手动控制。其结构采用可动密封做双向密封设计。双向密封阀座之间无间隙回转时具有很大的剪切力及自洁功能，尤其适用于控制纤维和有微小固体颗粒的悬浊液及粘性介质的通断，因此本产品广泛用于化工、生化、石化、多晶硅、环保、制药、轻功、造纸等工业部门的自动控制系统中。阀体 阀体采用通径设计流通阻力小。 阀杆 外圆采用无芯磨精磨与填料之间的配合磨擦系敛小，最大限度地减小磨擦损耗，大大降低了阀门启闭扭矩。 自润滑轴承 上下阀杆双轴承固定，具有极高的回转精度和转动稳定性。轴承采用不锈钢表面烧结铜然后再铜表面轧制PTFE的特殊工艺制作，具有超强的耐磨性能和自润滑功能，避免了阀门在长期使用中阀杆和轴承咬死现象的发生。 阀芯 采用固定阀芯设计，启闭力矩小、开启灵活、工作稳定。 阀座 金属密封球阀采用双向金属可动密封结构，增加了预紧力弹簧，具有自动补偿和自洁功能。因为采用双向密封，所以阀体安装时不须考虑介质的流向。 技术参数 公称通径DN: 15、20、25、32、40、50、65、80、100、125、150、200、300、350、450、500。 公称压力PN: 1.0、1.6、2.5、4.0、6.4( Mpa) ASME150、300LB 连接形式：法兰式。 温度范围：-40~160(常温)；-40~230（中温）；-40~425（高温） 压力试验：每台阀门都要经壳强度测试及密封性能测试：壳体测试压力为公称压力的1.5倍。密封测试为公称压力的1.1倍。测试介质为水。 流量特性：O型固定式切断球阀的流量特性为快开特性。 泄漏量：金属密封阀座介质按箭头方向测试其满足ISO5208密封等级中的F级，相当与ANSI/FC170.2IV x l/100标准。详见下表。 最大允许泄漏量 DN(mm) 金属阀座 软阀座 25 1.5ml/min 0.15m1/min 32 1.9m1/min 0.19ml/min 40 2.4m1/min 0.24m1/min 50 3.0m1/min 0.30m1/min 65 3.9m1/min 0.39m1/min 80 4.8m1/min 0.48m1/min 100 6.0m1/min 0.60m1/min 125 7.5m1/min 0.75m1/min 150 9.0m1/min 0.90ml/min 200 12.0m1/min 1.20m1/min 250 15.0ml/min 1.50ml/min 300 18.0m1/min 1.80ml/min 350 21.0m1/min 2.10m1/min 400 24.0m1/min 2.40m1/min 450 27.0ml/min 2.70m1/min 500 30.0m1/min 3.00ml/min 注：对要求密封严格场合，也可特殊定做按ANSI/FC170.2中的V级或VI级。
|
