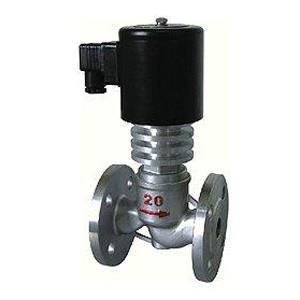

超高温电磁阀产品用途:
ZCGL 超高温电磁阀用于各种中温、高温、常压、高压场合,适用于中高温热水、导热油、高温蒸汽、饱和蒸汽及过热蒸汽等管路的自动控制；广泛应用于医疗器械、服装设备、石油化工、生物制药、暖通空调、电镀涂装、干燥设备、橡塑机械、食品饮料、造纸、印染及电力矿业等行业，是自动化控制工程、项目改造及设备配套的首选产品。
超高温电磁阀结构特点:
特殊场合可持续长时间通电，采用全金属密封，介质流体温度可达450℃ 采用新颖巧妙的阀芯结构及安装散热装置，使结构更加紧凑，重量是同类产品的三分之一采用不锈钢活塞结构，阀芯磨损可自动补偿，更加提高电磁阀的寿命和可靠性，可持续频繁工作介质流体最高压力可分别提供4.0Mpa和6.0Mpa
ZCGL 超高温电磁阀技术参数：
|
操作方式
|
常闭
|
通电打开、断电关闭
|
|
常开
|
通电关闭、断电打开（型号后加“-K”表示）
|
|
参数↓型号→
|
ZCGL
|
|
介质温度
|
≤450℃
|
|
使用介质
|
过热蒸汽、热空气、高温导热油等超高温液体或气体
|
|
通径（mm）
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
连接尺寸(G)
|
1/2
|
3/4
|
1
|
1-1/4
|
1-1/2
|
2
|
|
|
压力（Mpa）
|
0.04~1.6
|
0~1.6
|
|
功率
|
AC：40W、DC：45W
|
|
电压偏差
|
允许波动±10%
|
|
材 料
|
阀体
|
不锈钢
|
|
密封
|
超强聚四氟乙烯PTFE·金属硬密封
|
|
环境温度
|
-40~80℃
|
|
连接方式
|
内螺纹·法兰
|
|
电气连接
|
接线盒电缆插座，接线方式详见68页图三所示，防护等级IP65
|
|
使用电压
|
AC220V 50Hz/60Hz、DC:24V·其余根据要求
|
|
特殊选配
|
BZCGL防爆电磁阀
|
ZCGL-F
|
|
防爆等级:dIIBT4、dIICT5(含氢气）
|
法兰连接
|
|
安装提示
|
线圈竖直向上
|
|
备注
|
常开阀完全打开或关闭，至少需要0.1Mpa的压差
|
ZCGL超高温电磁阀安装尺寸（mm）：
|
通径DN
|
内螺纹连接
|
法兰连接
|
|
内螺纹
|
外形尺寸
|
外形尺寸
|
法兰尺寸
|
|
G
|
L
|
H
|
L
|
H
|
D
|
D1
|
F
|
n-d
|
|
15
|
1/2
|
92
|
215
|
115
|
240
|
95
|
65
|
|
4-φ14
|
|
20
|
3/4
|
92
|
215
|
115
|
250
|
104
|
75
|
|
4-φ14
|
|
25
|
1
|
110
|
220
|
125
|
250
|
115
|
85
|
|
4-φ14
|
|
32
|
1-1/4
|
120
|
235
|
150
|
265
|
140
|
100
|
|
4-φ18
|
|
40
|
1-1/2
|
140
|
245
|
160
|
290
|
150
|
110
|
|
4-φ18
|
|
50
|
2
|
160
|
265
|
190
|
310
|
156
|
125
|
|
4-φ18
|
|
65
|
|
|
|
240
|
300
|
185
|
145
|
160
|
4-φ18
|
|
80
|
|
|
|
310
|
390
|
200
|
160
|
185
|
4-φ18
|
|
100
|
|
|
|
350
|
410
|
220
|
180
|
205
|
4-φ18
|
|
125
|
|
|
|
400
|
480
|
250
|
210
|
265
|
8-φ18
|
|
150
|
|
|
|
480
|
515
|
285
|
240
|
310
|
8-φ18
|
|
200
|
|
|
|
600
|
570
|
340
|
295
|
340
|
12-φ22
|
|
250
|
|
|
|
680
|
640
|
405
|
355
|
410
|
12-φ26
|
|
300
|
|
|
|
750
|
695
|
460
|
410
|
460
|
12-φ26
|
|
