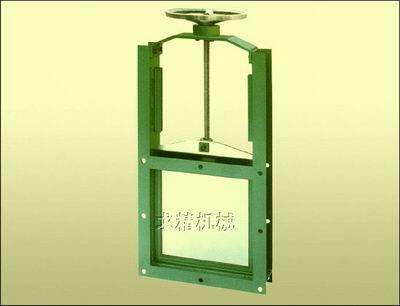

方口手动平板闸阀

详细信息

SLV方口手动平板闸阀技术参数：

类别（Sort）	C1×C1	B1×B1	A1×A1	H	℃	L	N-φ	压力（Pressure）
单向（Mono-Directional）	306×306	250×250	200×200	100	≤150	720	8-φ13	0.1
	326×326	270×270	220×220	100		760	8-φ15
	346×346	290×290	240×240	100		800	8-φ15
	366×366	310×310	260×260	120		840	8-φ18
	386×386	330×330	280×280	120		880	8-φ18
	406×406	350×350	300×300	120		920	8-φ18
	426×426	370×370	320×320	120		960	8-φ18
	446×446	390×390	340×340	120		1000	8-φ18
	516×516	450×450	400×400	140		1120	8-φ18
	556×556	490×490	440×440	140		1200	8-φ18
	596×596	550×550	480×480	140		1295	16-φ18
	660×660	610×610	500×500	140		1350	16-φ18
双向（Bi-Directional）	706×706	660×660	600×600	160		1600	16-φ18
	820×820	770×770	700×700	160		1800	20-φ18
	920×920	870×870	800×800	180		2000	20-φ18
	1030×1030	975×975	900×900	180		2300	24-φ23
	1130×1130	1074×1074	1000×1000	180		2550	24-φ23
说明（Notes）Ⅰ-手轮 Ⅱ-链轮距地面小于1.7米用手轮，大于1.7米用链轮 ⅠHand Wheel ⅡChain Wheel the hand wheel is used for less than 1.7m to the ground,and the chain wheel for above 1.7m
