★产品用途
本阀是在引进国外先进技术的基础上进行开发创新的产品。它接受气信号来控制管路的通断。广泛应于食品、纺织、印染、医疗制药和机械制造等行业。
★产品特点
易安装 气控接口可在360℃上任意位置安装。
高流速 比球阀高50%的流速。
长寿命 配有先导气压,零泄漏。
多种连接方式 螺纹、法兰和焊接。
防水锤
★结构原理

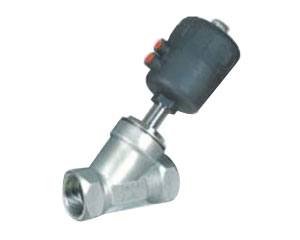

本阀为常闭型二位二通活塞角座阀,通入气源后,在气压的作用下推动活塞带动阀芯向上运动,将主阀开启,关闭气源后在复位弹簧的作用下将主阀关闭。
★特殊品种
控制功能:常开
无复位弹簧双作用执行机构
电子式位置反馈
手动应急开关
PPS执行机构外壳适用于环境温度+5℃~+130℃
先导阀适用的Namur适配器
执行器可根据实际管道压差,灵活选配。
★技术参数
★外形尺寸和控制压力
项 目
说 明
通 径 mm
15
20
25
32
40
50
内 孔 mm
13
KV m3/h
4.2
8
19
28
42
52
工作压力MPa
0~1.6
介质温度℃
-10~+180
环境温度℃
-10~+60
控制气体
中性气体,空气
泄漏量ml/min
0
阀体材料
不锈钢
流向
阀座下方
D
(G/NPT)
执行
尺寸
A
B
C
E
F
H
A/F
最大工作压力 MPa
要求最小控
压力 MPa
1/2
Φ50
85
168
12
64
44
137
27
1.6
0.40
3/4
Φ63
95
200
82
170
1.1
1
105
212
14
178
41
0.42
1'/4
Φ80
120
245
16
101
60
210
1.5
0.50
1'/2
130
250
18
213
55
1.0
0.44
2
Φ100
150
315
125
72
270
70
0.72
0.32
1'/2A
