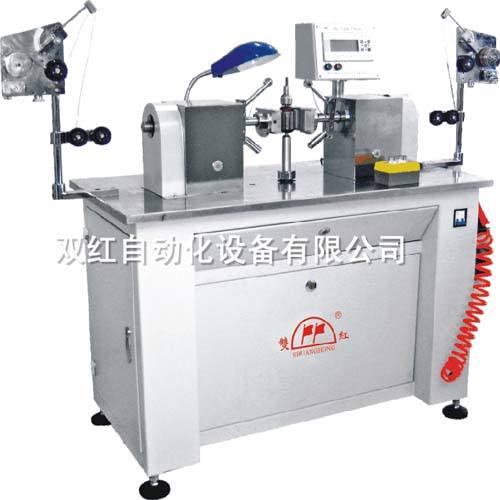

SHL-5 自动换向转子绕线机

功能：

适用于摩托车起动电机、汽车暖风机、电动工具电机、微型电机转子等带钩换向器的绕制。采用日本松下可编程序控制器（PLC）控制步进换向（分度）系统，绕线参数设置采用西门子TD-200中文显示屏，日本公下变频器无级调节飞叉绕线速度，匀加减速，可调张力器确保绕组平衡，夹具自动分合、自动换向（分度），自停刹车，操作方便，自动化程度高，是微电机生产线的理想设备。

技术参数：

输入电压：220VAC±10﹪50HZ/60HZ

转子直径：≤￠（willbe)98mm

输入功率：750w

绕线速度：0-1400r/min

工作气压：0.5-0.7Mpa

绕线线径：￠0.20-￠1.2mm

转子轴径：￠3-￠16mm

机体尺寸：1100×600×1200mm

工作过程：

转子放入夹头（调整中心）→夹具合（调整松紧）→夹头夹紧→挂线→上护套→自停刹车→夹具自动分合→自动分度→移出护套→挂线→上护套→起动绕线→循环至完成
