一、概述

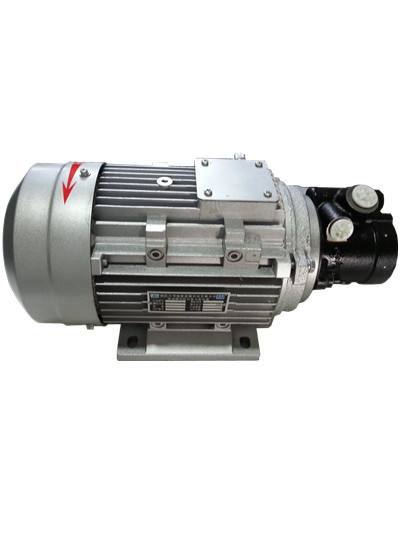

电动汽车转向泵为电动汽车转向助力系统提供转向助力，是电动大巴核心部件之一，转向泵产品采用二级绝缘设计，能有效防止液压油对高压电的传导，具有安装方便，使用寿命长，转向压力稳定等优点。2008年北京奥运会奥运村中运行的电动大巴和上海、北京示范营运公交路线所使用的电动大巴都使用我公司所产的转向泵。
二、型号
HDZXB1416/3
三、主要性能参数
型号：HDZXB1416/3
电压：220V/380VAC,三相
功率：3kW
最大压力：14MPa
流量：16L/min
绝缘方式：二级绝缘
绝缘等级：F级
四、安装与使用
1、安装前检查电动转向泵在运输过程中有无变形损坏，紧固件是否有松动或脱落。检查进出油口及管路是否有赃物，保证管路畅通。
2、安装时必须垫好减振绝缘垫，降低噪声。
3、电机的转向应保持与泵头的转向一致。
4、进出油管不可太细、太长、接头过多，造成太大的阻碍，使吸油不畅（空穴现象）喝排油不畅（压力流量不足与噪音），系统不得漏气，否则产生噪声，效率下降并影响使用寿命。
5、正确连接进、出油口，并保证正确旋转方向，决不可反转。
6、启动电机将转向系统内的空气排尽，直到无气泡为止。检查油罐中的油量，若不够请及时注入，并注意不要将污物带入油罐。
7介质要求：
①油液粘度：13～54cst
②油泵介质温度：-40～+100℃
③推荐使用30¬—40号低温 液压油，10号航空油，8号沪制液压传动油，CD级-15W240柴油机油。
五、使用注意事项
1、新车每行驶2500公里需要更换一次液压油，并对油罐、管路系统进行清洗，排出赃杂物。检查各固定螺丝。
2、汽车每行驶2万公里应更换液压油。并清洗管路保持系统清洁。
3、油罐必须密封好，不得渗入赃物，定期检查油罐更换滤芯。
4、注意不要将方向盘在极限位置上停留10s以上，否则转向泵的温度会急剧上升，容易造成泵的损坏。
5、要定期检查油罐油位，定期更换滤芯（过滤精度25μm）。
六、常见故障及排除方法
|
故障类型
|
产生原因
|
排除方法
|
|
泵不吸油或吸油不足
|
油液粘度大
|
使用推荐粘度的油液
|
|
油箱内油液液面太低
|
加油至规定油面高度
|
|
联轴器或轴折断或脱落
|
拆开泵，检查泵轴或心脏是否损坏，若损坏则予以修复
|
|
吸油管漏气
|
查出漏气处并予以修复
|
|
从泵轴颈回转密封处吸入空气
|
拆开泵检查泵回转密封圈有无损坏并予以更换
|
|
电机反转
|
检查接线修正转向
|
|
压力达不到要求
|
稳流阀卡在全开启状态，流量内泄，造成压力不足
|
拆开阀，清洗阀芯和阀孔，排除赃物
|
|
稳流阀磨损，间隙增大
|
更换相应磨损件
|
|
调压阀泄露，造成压力不足
|
清洗压力阀座和阀芯
|
|
阻尼孔被堵塞
|
清洗排除赃物
|
|
流量旁通路拐压，压力上不来
|
检查油路是否被拐，检查压力油是否从执行件旁路流出
|
|
噪音 噪声
|
滤芯器堵塞，吸油不畅
|
检查滤芯器是否堵塞，若堵塞则予以修复或更换滤芯
|
|
液压进油系统有气体进入
|
检查进油连接部分是否有漏气处，若有则予以修复
|
|
进出油管太细太长，弯头太多
|
加粗、缩短油管，减少弯头
|
|
