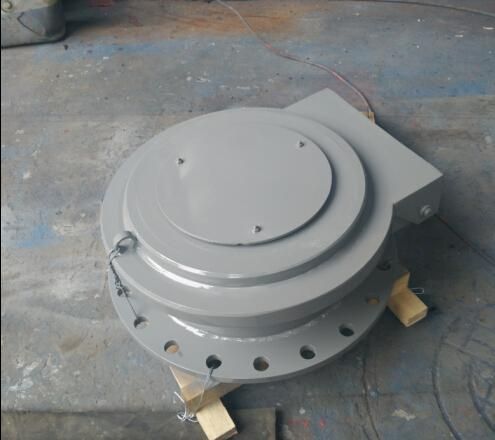

508真空压力释放阀

 YF508压力真空释放阀概述：

    508真空压力释放阀又名压力真空释放阀是用于火力发电、建材、冶金、化工等行业的粉粒体贮仓顶部所用的保护装置。在充气排气和不正常的温度变化时，保护贮仓不受过量的正压和负压影响。

   结构及工作原理：

   真空压力释放阀由阀座、阀盖、档环、档环弹簧、真空环、隔膜、柱销等组成。

    工作原理：

   （1）静止位置（密封时）：

    当贮仓（或灰库内部压力维持在阀选定的压力值内时，阀盖保持静止位置。由于贮仓（或灰库）内压力产生一个力作用于柔性隔膜顶面使隔膜紧密接触到阀座上，从而达到密封。

   （2）压力释放：

    当贮仓压力增加到阀选定的压力值时，仓内压力克服阀盖（件4）重量，将阀盖从阀座上举起，同时压力放空，直到贮仓（或灰库）内部压力降到与阀所选定的压力值相同时，阀盖再回到正常位置。

    （3）真空释放：

    当贮仓压力低于大气压力时，在贮仓（或灰库）内产生真空。当降到阀定选的真空值时，由于大气压力作用到隔膜上，举起真空环道浮云位置，此时空气进入贮仓。直到贮仓内真空值小于选定值时，真空环回到正常位置，靠在隔膜上。

    508真空压力释放阀主要技术参数：
