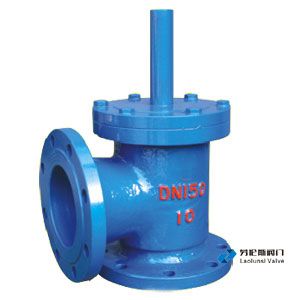

SSDF-I水上式底阀

  一、水上式底阀性能与用途
      SSDF-I水上式底阀又名SSDF-I水上底阀，水上底阀是劳伦斯阀门根据客户需要在老式水上式底阀的更新换代产品，作底阀时可安装在进水管露在水面上立管的转弯处，作止回阀用时，可代替弯头装在泵出水口的90度转弯处。本阀摩擦阻力小，安装简单，维修方便，可在水上安装维修，其密封性能好，可达到滴水不漏，即降低了供水运行费用双节能5-7%左右。
      主要适应于石油、化工、纺织、印染、冶金、矿山、排灌等行业的水泵配套使用。
      可在泵前用，代替底阀。可在泵后用，代替止回阀。
        二、水上式底阀性能参数
        工作压力：0.6、1.0Mpa
     工作介质：水
     工作温度：≤80℃
       三、水上式底阀结构与原理
        本阀由1.阀体2.阀瓣3.活塞杆4.阀盖5.定位柱等零件组成。详见下图。启动水泵前先向吸水管中充满液体，使水泵有足够的吸力，将液体吸入阀门，打开活塞阀瓣，从而进行供水作业，当停泵后，阀瓣在液压力和本身重力的作用下关闭，而阻止液体回到泵前。



   四、水上式底阀主要连接尺寸：

公称通径 DN（mm）	D		D1		A	B
	0.6MPa	1.0MPa	1.0MPa	1.6MPa
50	140	160	110	125	100	100
65	160	180	130	145	110	110
80	185	195	150	160	120	120
100	205	215	170	180	130	130
150	260	280	225	240	150	150
200	315	335	280	295	190	190
250	370	390	335	350	240	240
300	435	440	395	400	290	290
350	485	500	445	460	340	340
400	535	565	495	515	390	390
450	590	615	550	565	440	440
500	640	670	600	620	490	490
600	755	780	705	725	590	590

          五、水上式底阀订货须知：
        1、①产品名称与型号②水上式底阀口径 ③水上式底阀材质与法兰连接压力。
      2、若已经由设计单位选定的水上式底阀型号，请水上式底阀型号直接向我司销售部订购。
      3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的劳伦斯阀门专家为您审核把关。
