主要技术参数 Main Technical Parameters
冲裁频率Cutting Frequency
|
纸/塑(Paper/plastic)(245mmX50mmX2)10-25次/分(Times/min)
|
生产能力Production Caoacity
|
纸/塑 3000版/时 Paper/plastic 3000pages/h
|
进给行程可选范围Adjustable Travel Range
|
30-180mm
|
最大成型深度Max.Forming Depth
|
纸/塑25mm Paper/Plastic 25mm
|
成型上、下加热功率Forming And Heating Power(Up And Down)
|
2KW(X2)
|
热封加热功率Heat Sealing And Heating Power
|
1.5KW
|
电源总功率Total Power
|
三相四线380V 50HZ(220V60HZ)8KW
|
主电机功率Main Motor Power
|
1.5KW
|
气泵容积流量Air Pump Volume Flow
|
≥0.6m³/min
|
包装材料Packaging Materials
|
硬片PVC(PVC rigid sheet):0.25(0.18~0.5)x500mm 纸卡(paper card):260x170x0.5mm
|
外形尺寸Overall Dimensions
|
3500x700x1700mm(LXWXH)
|
整机重量Weigh
|
1800Kg
|

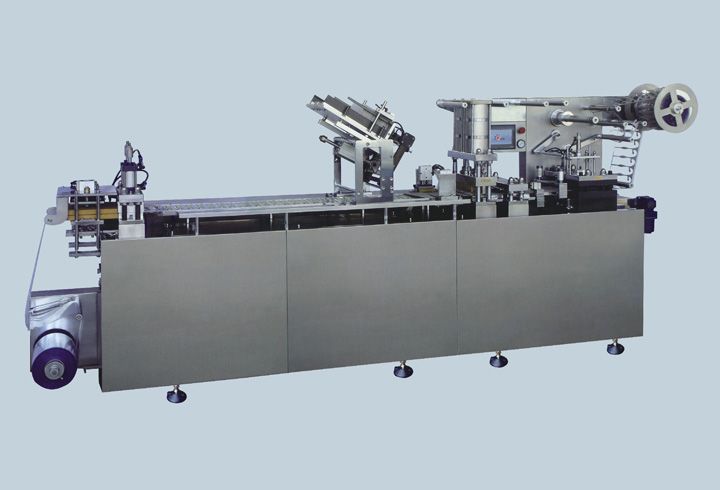

本设备的主要装置有塑料(PVC)加热、成型、成型泡罩检测(先配)、行程牵引、加料、缺料检测剔废(选配)、自动下纸卡、纸塑预封热、再热封、随机喷码(选配)、冲栽等特征工位。
主要性能结构特点
*涡轮减速机传动,主要过载保护,噪音低,运行平稳。
*行程可调,可随意变更版块尺寸,适用于多品种规格产品。
*采用双轴定位同(花键)轴传动,工作同步稳定。
*采用显示屏PLC可编程模块化设计,操作简单可靠,维修方便。 |
