一、概述

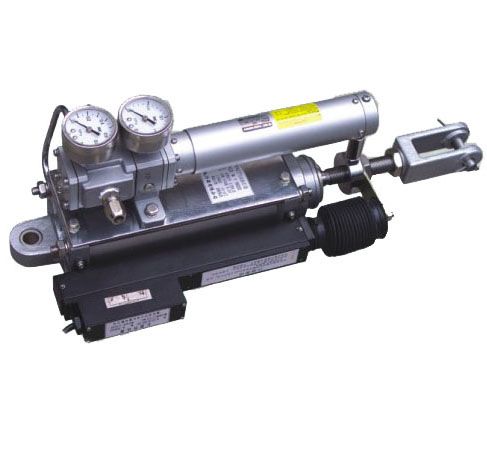

ZSA（ZSZ）系列小风门调节执行机构（简称气动执行器）是调节火电站锅炉二次风档板的一种直行程气动执行机构，所以又称二次风门气动执行器。它以压缩空气为动力能源，接受0.02~0.1MPa气模拟信号，随信号变化产生线性直位移，从而操纵二次风门挡板。
本公司成功地吸取了国外同类产品先进技术，根据国内条件，开发出具有结构简单，使用方便可靠、功能齐全、耐磨损、耐高温、效率高、重量轻等优良特点的ZSA（ZSZ）系列小风门执行器，它与我公司生产的ZKY（FDK）系列执行器就地控制柜配套使用，可附带信号反馈、自锁、行程开关控制（输出节点信号）等多种功能附件。
二、主要技术参数
技术参数如表1、表2所示：
表1
|
输入信号
|
0.02~0.1MPa
|
基本误差
|
≤±1.5％
|
|
工作气源压力
|
0.35~0.5MPa
|
回 差
|
≤1％
|
|
工作温度
|
－20℃~100℃
|
死 区
|
≤0.6％
|
|
工作相对湿度
|
< 95％
|
静态耗气量
|
< 1500L/h
|
注：气源要求：气源压力为0.35～0.5MPa干燥的空气，不含有明显的油及其他气体和腐馈性气体，允许气源中固体微粒含量小于0.1而且微粒半径不大于60um.
表2
|
型 号
ZSA（ZSZ）—
|
缸径
(mm)
|
行程
(mm)
|
输出力
(N)
|
输出力矩(N.m)
|
全行程时间(S)
|
|
最小
|
最大
|
空载
|
负载
|
|
63×125
|
63
|
125
|
1500
|
83
|
130
|
3
|
5
|
|
80×200
|
80
|
200
|
2500
|
220
|
300
|
5
|
15
|
注：本公司开发了ZSA-160×200小风门执行器，回其结构特殊，所以另有配使用说明书。
|
