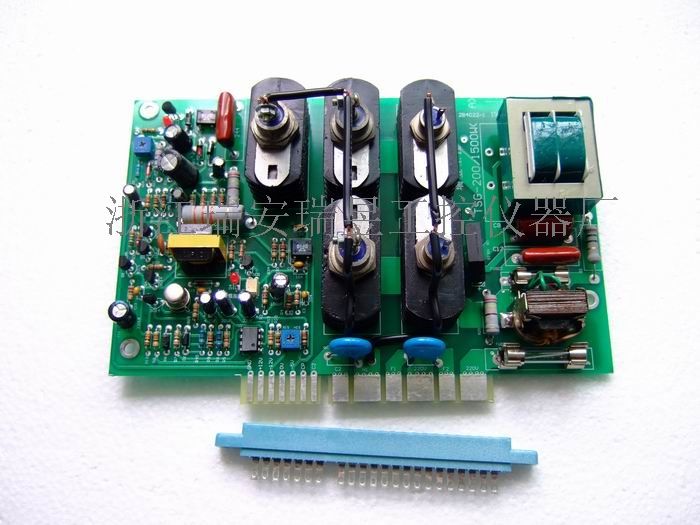

TSG-200/1500W 系列直流调速板

一、简介

    TSG-200/1500W直流电机调速板是一种采用可控硅触发电路实现调节电压的直流电机调速装置，该调速板具有价格低廉、技术成熟可靠、调速精度高等优点，可广泛应用造纸、橡塑、食品、印刷、冶金等需要调速的机械设备，配合位移传感器具有自动跟踪无级调速功能，外接光电开关可以远距离无接触控制速度；并在TS-200/1500W的基础上新增了过流、短路保护等功能，但接线方法与前完全相同。工作更稳定可靠，新产品比老产品性能指标更佳，真正实现替代了原TS200/1500W直流电机调速板，是目前直流电机调速的理想产品。

       ★ 引入电压负反馈技术使速度更平稳

二、参数

       1、长期连续工作制

       2、正常工作电压：220V（±10%）

       3、输出电流：7A、9A

       4、调速范围：1：10

       5、静态精度：5%

       6、适配电机功率：1.1KW-1.5KW

       7、电枢输出电压：DC0—220V

       8、励磁输出电压：DC200V/5A

       9、外形尺寸（长×宽（+插脚）×高）：195×126（+25）×70（85）mm

       10、接线方式：接插式
