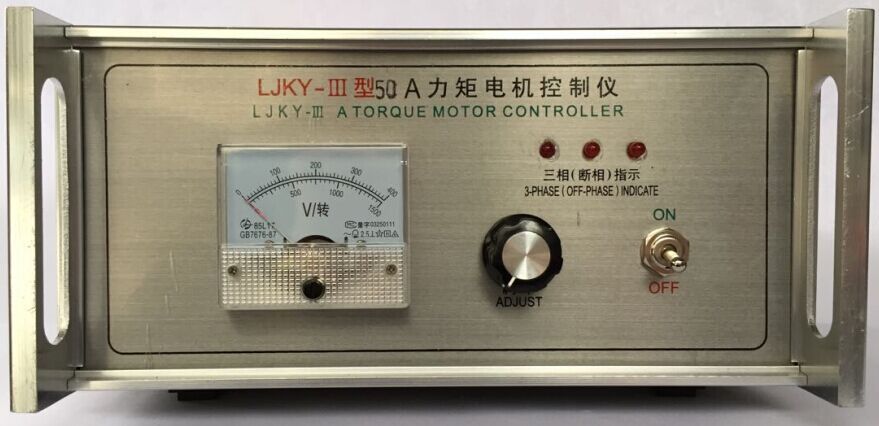

0577-65165545 0577-65165545 jr.zdh@163.comLJKY-III力矩电机控制仪器 |
||
|
||
| 详细信息 | ||
| 一、简介 力矩电机控制器为代替三相自耦变压器，而专门设计的一种先进的全电子化控制装置，能工作在电阻、电感性负载。广泛适用于五金机械塑料、电线、电缆、绳网、印刷、造纸、锅炉、起重、机床、通用机械等行业中的卷绕设备与三相自耦调压器相比较，本控制器由于采用了电子调节，无触点磨损，电压调节平衡，启动性能好，本控制器具有体积小代替三相自耦变压器重量轻、效率高、发热小、节约能源(经测定平均节能17%以上)。使用寿命长、安装、维修方便。 二、参数 1、额定电压：三相380V±10%； 2、频率：50Hz或60Hz； 3、输出电压范围：0V(60V)~365V; 4、输出最大电流：5A~13A； 5、输出电压三相偏差：±5%； 6、转矩调节比：10：1。 三、安装须知 1、用户在使用本产品之前，应仔细阅读说明书。 2、请不要安装在高温、高湿度的环境中。 3、请不要安装在木材等易燃性的材料上。 4、请不要安装在高振动的机器设备上。 5、请不要安装在有油雾、灰尘、有易燃气体的环境中。 6、控制板安装时务必与导电体间保持适当空间，以免控制板短路等原因损毁。 7、在上电以后以及断电后十分钟内，请勿接触控制仪/板上导体部分，以免触电。 (注1：)只有合格的专业人员才可以实施安装、配线、拆卸及保养。 (注2：)请遵守安装须知，若未依上述规定安装，而导致控制仪/板损毁或发生危险事件，本厂不负任何责任。在安装过程中有任何问题，欢迎来电咨询。 四、工作原理及特点 三相力矩电机控制仪主回路采用进口双向可控硅，改变可控制硅的开放角大小，就能使电机或其它负载的工作电压从0到365V连续可调(电机起动电压为60V)，也就实现了平衡地调压调节器速过程，以满足不同生产的工艺要求。工作稳定可靠。 五、操作方法 1、接线说明： 将三相交流电源经三极自动开关(电机堵转电流上130%)接入力矩电机控制仪的输入A、B、C，控制仪的输出D1、D2、D3接力矩电机的接线柱W1、V1、U1，力矩电机必须符合Y型、△型接法(参照电机接线说明)，Y型力矩电机的公共点(即中心点)不需接到电源零线上，如图。冷却风机请接输入端。 注：(1)请严格按照接线图接线，切勿误接造成损坏。 (2)电线一定要焊好接线片，接入到控制仪和电机上，旋紧螺丝与螺母，不然接触不良产生 “跳火”现象，极易烧坏控制仪以及可控硅。 |
