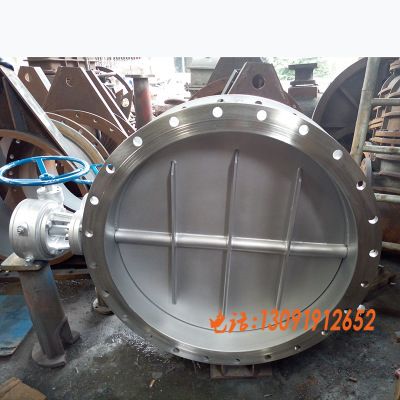

d341w涡轮通风蝶阀 耐高温 防腐蚀 不锈钢通风蝶阀
d341w涡轮通风蝶阀 耐高温 防腐蚀 不锈钢通风蝶阀
点击图片查看大图
详细信息

应用范围：
通风蝶阀适用温度随阀体选材而定，公称压力≤1.0MPa，一般适用于工业、冶金、环保、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。通风蝶阀在管道中一般应当水平安装。

结构特点：
1、通风蝶阀设计新颖、合理，结构独特，重量轻，启闭迅速。
2、蝶阀操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
4、内无连杆、螺栓等、工作可靠、使用寿命长，不受介质流向影响



标准规范：
设计制造标准：GB/T 12238-1989；JB/T8692-1998
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9115.1
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008



主要零件材料

零件名称  材料
阀体 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈 与阀体相同
阀杆 碳钢、 2Crl3、不锈钢、铬镍钼钛钢
填料 柔性石墨



选用和适用温度

材料品种 碳素钢 低温碳钢 合金钢 奥氏体不锈钢 铬钼钢
代号 WCB LCB WC6或WC9 C5或C12 铬 Cr-18型、304、31 6 12CrMoV
耐最高温度 425℃ 345℃ 595℃ 650℃ 600℃ 560℃
耐最低温度 -29℃ -46℃ -29℃ -29℃ -196℃ -40℃
适用工作温度 ≤ 25℃ ≤345℃ ≤595℃ ≤ 650℃ ≤600℃ ≤560℃




 主要连接尺寸
公称通径 DN(mm) L H Ho 0．05-0.1MPa 0．25MPa 0．6MPa
D Dr D2 n-d D D1 D2 n-d D D1 D2 n-d
100 127 105 486 210 170 144 4-18 210 170 144 4-19 210 170 144 4-19
125 140 120 516 240 200 174 8-18 240 200 174 8-19 240 200 174 8-19
150 140 132 541 265 225 199 8-18 265 225 199 8-19 265 225 199 8-19
200 152 160 779 320 280 254 8-18 320 280 254 8-19 320 280 254 8-19
250 165 187 836 375 335 309 12-18 375 335 309 12-19 375 335 309 12-19
300 178 220 901 440 395 363 12-22 440 395 363 12-23 440 395 363 12-23
350 190 245 954 490 445 413 12-22 490 445 413 12-23 490 445 413 12-23
400 218 270 1003 540 495 463 16-22 540 495 463 16-23 540 495 463 16-23
450 222 297 1058 595 550 518 16-22 595 550 518 16-23 595 550 518 16-23
500 229 322 1111 645 600 568 20-22 645 600 568 20-23 645 600 568 20-23
600 267 377 1233 755 705 667 20-26 755 705 667 20-26 755 705 667 20-26
700 292 430 1338 860 810 772 24-26 860 810 772 24-26 860 810 772 24-26
800 318 487 1452 975 920 878 24-30 975 920 878 24-30 975 920 878 24-31
900 330 537 1588 1075 1020 978 24-30 1075 1020 978 24-30 1075 1020 978 24-31
1000 410 587 1689 1175 1120 1078 28-30 1175 1120 1078 28-30 1175 1120 1078 28-31
1200 470 702 1938 1375 1320 1280 32-30 1375 1320 1280 32-30 1405 1340 1295 32-34
1400 530 895 2670 1575 1520 1480 36-30 1575 1520 1480 36-30 1630 1560 1510 36-37
1600 600 995 2810 1790 1730 1690 40-30 1790 1730 1690 40-30 1830 1760 1710 40-37
1800 670 1095 3020 1990 1930 1890 44-30 1990 1930 1890 44-30 2045 1970 1915 44-40
2000 760 1200 3220 2190 2130 2090 48-30 2190 2130 2090 48-33 2265 2180 2125 48-43
2200 800 1310 3430 2405 2340 2295 52-33 2405 2340 2295 52-33 2475 2390 2335 52-43
2400 850 1420 3650 2605 2540 2495 56-33 2605 2540 2495 56-33 2685 2600 2545 56-43
2600 900 1530 3920 2805 2740 2695 60-33 2805 2740 2695 60-33 2905 2810 2750 60-49
2800 950 1640 4140 3030 2960 2910 64-36 3030 2960 2910 64-36 3115 3020 2960 64-49
3000 1000 1760 4360 3230 3160 3110 68-36 3230 3160 3110 68-36 3315 3220 3160 68-49
3200 1100 1870 4620 3430 3360 3310 72-36 3430 3360 3310 72-36 3525 3430 3360 72-49
3400 1200 1980 4840 3630 3560 3510 76-36 3630 3560 3510 76-36 3735 3640 3560 76-49
3600 1200 2120 5060 3840 3770 3720 80-36 3840 3770 3720 80-36 3970 3860 3720 80-56
3800 1200 2230 5400 4045 3970 3920 80-39 4045 3970 3920 80-39 4180 4070 3970 80-62
4000 1300 2390 5620 4245 4170 4120 84-39 4245 4170 4120 84-39 4380 4270 4170 84-62
