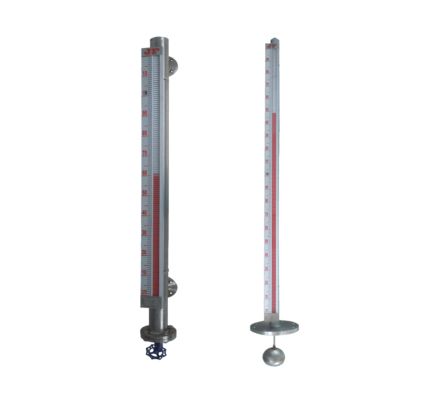

普通型磁浮子液位计

技术参数

1.就地指示型

测量范围：300～6000mm（6000mm以上分段定制）；顶装式300～3000mm

指示精度：±10mm

介质温度： 0～150℃（普通型）

压力等级：≤6.3MPa

介质密度：≥0.4g/cm³

介质密度差：≥0.16g/cm³

介质粘度：≤150cP（对于粘度大和易结晶的介质，可选伴热夹套或电伴热）

接液材质：304、316、321、316L、TA2等（其它材质可定制）

连接法兰：DN25（侧装式）、DN150（顶装式）  HG/T20592-2009（欧洲体系）、

HG/T20615-2009（美洲体系）或用户指定。

排污阀接口：Rc1/2、NPT1/2内螺纹（或用户指定）

伴热夹套接口：G1/2″外螺纹或用户指定。

2.液位开关

输出信号: 常开或常闭（SPDT触点）

触点容量: 220V AC 1A (普通型、隔爆型)、24V DC 50mA (本安型)

精    度: ±5mm

环境温度: -40～80℃

出线口: M20×1.5内螺纹或NPT1/2

防爆标志: 隔爆型 Ex dⅡCT4

本安型Ex iaⅡCT4

本安型敷设电缆的电感、电容量不超过4.2mH、0.13μF，本安型配用LB878S、LB978S等安全栅。

防护等级：IP65

3.液位变送器

3.1 干簧管式液位变送器

测量范围：300～6000mm（6000mm以上分段定制）

基本误差：±10mm

输出信号：4～20mA DC

电源电压；24V DC

环境温度：-40～80℃

出线口：M20×1.5 内螺纹或NPT1/2

防爆标志: 隔爆型 Ex dⅡCT4

本安型Ex iaⅡCT4

本安型敷设电缆的电感、电容量不超过4.2mH、0.13μF，本安型配用LB878S、LB978S等安全栅。

防护等级：IP65

3.2 磁致伸缩式液位变送器

测量范围：300～6000mm（6000mm以上分段定制）

基本误差：±1mm

输出信号：4～20mA DC

电源电压；24V DC

环境温度：-40～80℃

介质温度：-40～100℃（常温型）、0～280℃（高温型）

出线口：M20×1.5 内螺纹或G3/4

防爆标志: 隔爆型 Ex dⅡCT6

本安型Ex iaⅡCT6

本安型敷设电缆的电感、电容量不超过4.2mH、0.13μF，本安型配用LB878S、

LB978S等安全栅。

防护等级：IP65
