机器简介:
|

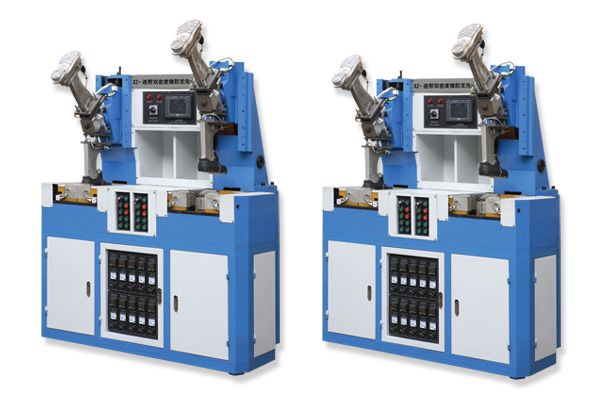

XZ-连帮双密度橡胶发泡成型机是以橡胶为原料,主要适用于生产双密度橡胶鞋底一次连帮成型的高效制鞋机械设备. 其生产出的橡胶鞋底具有良好的弹性、耐磨性、防滑性、耐寒性、不易断裂,且防水不易腐蚀,适合用于防寒鞋、休闲鞋、军用鞋、登山鞋、劳保鞋和靴等生产.
|
|
特点及创新点:
|
1.创新设计了采用以一站(双工位)为单元自由组合式生产及工艺流程。
2.能够使橡胶材料在模具内一次模压硫化成型,该技术属国内独创。
3.创新设计了全模具包括楦头模、大底模板、中底模板、模框同时加热的加热系统。
4.开模、合模、锁模加压装置采用液压空气为传动媒介,使设备在使用过程中更加平稳运行。
5.合模采用双缸直拉双联板平行结构、压楦采用单缸直立双联结构,设自动和手动两种工作方式。
6.设计手动翻楦结构,底芯具备升降功能,避免安全事故的发生。
7.控制系统采用可编控制器、人机界面等组成,实现对胶料的准确计量与控制。
|
|
技术参数:
|
|
整机功率:
|
6KW
|
电源电压:
|
380V/50HZ
|
机器重量:
|
约1200kg
|
外形尺寸:
|
1500*850*1800(L*W*H)mm
|
工作气压:
|
10-12bar
|
底芯、合模、压楦压力:
|
10bar;
|
合模行程:
|
100mm;
|
压模行程:
|
60mm;
|
底芯升降行程(可调):
|
15mm;
|
翻楦旋转左右角度:
|
1800;
|
模框尺寸(L×W×H):
|
380mm×200mm×60mm;
|
|
|
