TQ系列多功能提取罐

点击图片查看大图

详细信息

用途:
本设备适用于制药、生物、食品、化工等行业，常用于中草药的有效成份及芳香油的提取，是中药生产中的常用设备。

特点:
a.严格按压力容器规范制作，内外精密抛光，符合GMP要求。

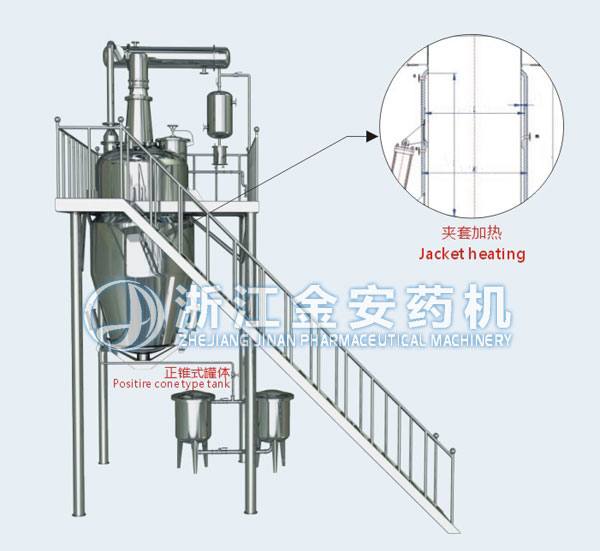

b.设备主要由主罐、消泡器、冷凝器、冷却器、油水分离器、过滤器等组成。
c.设备的主要形式有直筒式、正锥式、磨茹式、倒锥式等，可根据需要装备搅拌装置。
d.出渣门有多种形式供用户选择，有双气缸式、多气缸式、螺旋式、齿合式。

e.根据客户需要可加大出液时的过滤面积，以提高生产效率。

技术参数:

参数/型号	TQ-0.5m³	TQ-1.0m³	TQ-2.0m³	TQ-3.0m³	TQ-5.0m³	TQ-6.0m³
提取罐容积（L）	500	1000	2000	3000	5000	6000
夹套工作压力（MPa）	0.25	0.25	0.25	0.25	0.25	0.25
内胆工作压力（MPa）	常压	常压	常压	常压	常压	常压
加热面积（m²）	2.7	3.6	5.0	6.5	8.5	10
冷凝面积（m²）	3	4	5	8	8	8
冷却面积（m²）	0.5	0.5	1	1	1	1.5
蒸汽用量（kg/h	65	115	230	345	570	680
冷却水量（t/h）	3	4	5	8	8	8
排渣门直径（mm）	600	800	800	800	1000	1000
外形尺寸（m）	1.5x1.5x4	3x3x5	3x3x6.2	3x3x6.5	3.5x3.5x7	4x4x7
注：本参数仅作参考，实际参数以图纸为准。
