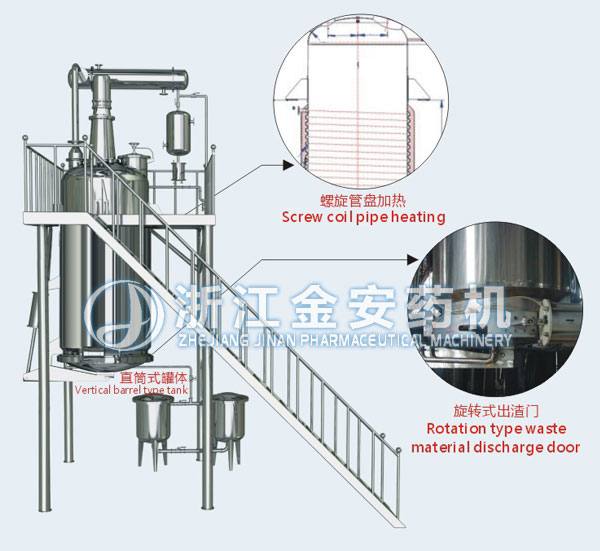

LTQ系列螺旋管加热提取罐

LTQ系列螺旋管加热提取罐
点击图片查看大图
详细信息
用途:
本设备适用于制药、生物、食品、化工等行业,常用于动植物的有效成份及芳香油的提取,是中药生产中的常用设备。
特点:
a.设备加热采用螺旋半圆管制作,使用安全可靠,设备内外精密抛光,符合GMP要求。
b.设备主要由主罐、消泡器、冷凝器、冷却器、油水分离器、过滤器等组成。
c.设备的主要形式有直筒式、正锥式、磨茹式、倒锥式等,可根据需要配备搅拌装置。
d.出渣门有多种形式供用户选择,有双气缸锁勾式、多气缸旋转式。

e.根据客户需要可加大出液时的过滤面积,增加侧出液口,以提高生产效率。

技术参数:
参数/型号
LTQ-0.5m3 LTQ-1.0m3 LTQ-2.0m3 LTQ-3.0m3 LTQ-5.0m3 LTQ-6.0m3
提取罐容积(L)
500 1000 2000 3000 5000 6000
夹套工作压力(MPa)
0.25 0.25 0.25 0.25 0.25 0.25
内胆工作压力(MPa)
常压 常压 常压 常压 常压 常压
加热面积(m2
1.76 3.6 4.4 6.5 8.3 10.4
冷凝面积(m2
1.5 3 6 8 12 14
冷却面积(m2
0.5 0.5 1 1 1 2
蒸汽用量(kg/h
60 115 230 340 570 685
冷却水量(t/h)
2.5 4 7.5 9.5 14 17
排渣门直径(mm)
800 1000 1200 1200 1400 1400
外形尺寸(m)
1.2x1.4x4.2 1.5x1.9x4.9 1.7x2x6 1.9x2.3x6.9 2.2x2.6x8.5 2.3x2.6x8.8
注:本参数仅作参考,实际参数以图纸为准。
