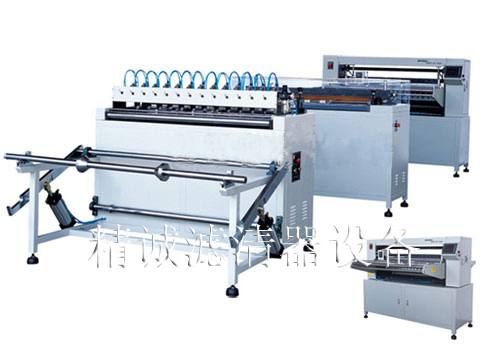

一、 设备的主要组成部分
1、 自动放纸架
2、 予分切输纸机
3、 打印机
4、 自动计数器
5、 滤纸折叠机
二、 技术参数
1、予分切输纸机:CJCZ55-1055-Ⅱ
|
(1)输纸速度:0.5m/min~12m/min可调
|
(2)滤纸可调宽度:32~1100mm
|
(3)电源电压:220V/50HZ
|
(4)电机功率:0.75kw
|
(5)工作气压:0.6MPa
|
(6)机器重量:350kg
|
(7)外形尺寸:1500×1300×1100mm(长×宽×高)
|
2、打印机:CJCZ55-1055-Ⅱ
|
(1)打印最大宽度:1050mm
|
(2)印距可调范围:8~55mm
|
(3)电源电压:220V/50Hz
|
(4)电机功率:1.5kw
|
(5)机器重量:300kg
|
(6)外形尺寸:1550×520×1100mm(长×宽×高)
|
3、折叠机:CJCZ55-1055-Ⅱ
|
(1)产品最大宽度:1050mm
|
(2)可调折高范围:8~55mm
|
(3)折叠速度:0~200折/分 无级可调
|
(4)电源电压:380V/50HZ
|
(5)电机功率:1.1kw
|
(6)预热功率:4kw
|
(7)温控范围:常温~200℃
|
(8)工作气压:0.6MPa
|
(9)机器重量:650kg
|
(10)外形尺寸:1670×1720×1240mm(长×宽×高)
|
三、 主要特点
1、 予分切输纸机可按不同规格滤芯尺寸,通过变频器无级调速及气缸刀,可精确调整分切尺寸,操作方便,分切效果平整,有红外线监视系统,使输纸速度与打印机打印滤纸的速度保持一致。
2、 打印机可打印不同折高的滤纸,印距可通过电脑任意设定,步进马达送料使印距更加精确、调整方便,有利于折叠机折纸。此机还能在纸上打凸包,特别适合生产特种大空滤。
3、 折叠机采用上、下刀交替方式完成折叠工作,刀距通过电脑自动调整,可达到各种不同折高的要求,尺寸准确、平整如一。
4、 滤纸在折叠机上完成自动打点记数,折叠加工和预热定型等工序。
5、 此机还用于液压过滤器上的铁丝布和不织布的折叠,并适合多层折叠。
四、 应用范围
该套生产线适用于汽车三滤行业、液压行业、净化行业、水处理等行业。
|
