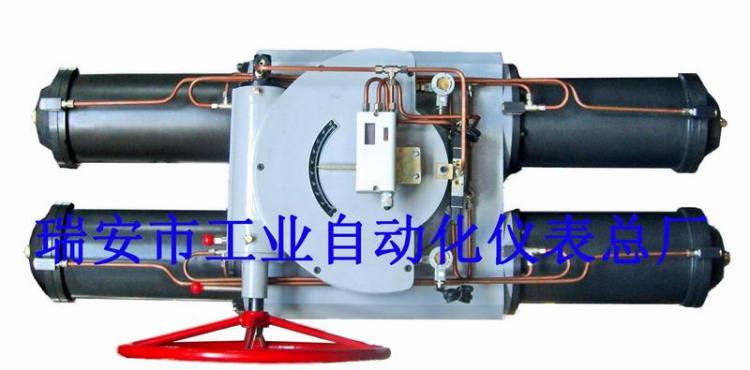

ZSHD4四气缸大功率气动执行机构（脱硫专用）

型 号：ZSHD4

        HD4型气动执行机构是一种超大功率、高性能的执行机构，设计上采用组合式气缸推拉原理，结构紧凑、体积小，克服了大功率大气缸的弊端。它以压缩空气为动力能源，接受控制(调节)单元的电/气模拟信号，输出角位移，并以一定的转矩推动风门挡板或阀门。执行器内可带如下附件：手操机构、阀门定位器、阀位传送器、三断自锁装置（在断气源或电源与断电信号时，执行器输出被锁在瞬时工作位置上的一种控制装置）、空气过滤减压器、始终点行程开关以及快开电磁阀等。

         品控制原理是在我公司原有的ZSLD、ZSL系列长行程气动执行机构基础上进行了改进设计。是我厂独立设计研发的产品之一,专利号码:ZL 2006 20105437.2，设计上采用组合式气缸推拉原理，克服了大功率大气缸的弊端。在气动执行机构系列产品中属于一种新型异类。与角行程调节阀组合使用，可用于调节和开关的场合。（因该系列执行机构的气缸容量较大，在使用定位器时应与增速器配套使用）。它具有结构新颖、性能稳定、输出力矩大、反馈信号精度高、使用可靠、安装维修方便、并具有多种功能等特点，因此可广泛应用于电力、石化、冶金等行业，以驱动挡板、调节风门和阀门之用。


二、主要技术参数

2.1 主机部分：

    气信号：0.02～0.1MPa

    电信号：4～20mADC[阻抗 300Ω，≤500Ω（带三断保护）]

    供气压力：0.6～0.8MPa

    输出转角：0～90⁰

    公称力矩：9000～60000Nm

    基本误差：±1.5%

    回    差：＜1%

    死    区：＜0.6%

    静态耗气量：＜1500NL/h（动态耗气量按规格频率换算）

    环境温度：-25～80℃

    输出力矩及全行程时间（见表1）

表  1

2.2 主要附件技术指标

2.2.1阀位传送器

输入转角：0～90⁰

输出信号：4～20mA    负载阻抗：≤500Ω

基本误差：±0.5%

回    差：＜0.5%

死    区：＜0.2%

输入电源：二线制24V DC

2.2.2三断自锁装置

动作时间：小于1秒，电源电压： 220V.AC±10%

闭锁效果：阀位变化每小时不得超过全行程的10%

工作特性：见表2

断信号保护触点容量：27VDC  5A，220VAC  2A

表  2

   2.2.3始终点行程开关

       始终点可调范围分别为0～20⁰，70～90⁰

       接点容量： 220VAC   5A

三、结构及动作原理

ZSHD4型气动执行机构是以压缩空气为动力源，其结构原理下图。它运用4个气缸组合，在使用时还是与单气缸一样，分上下气缸。气室A1、A2、A3、A4通过外接气管连在一起，统称为A室；气室B1、B2、B3、B4通过外接气管连在一起，统称为B室。当B室进气时，A室排气，摆臂顺时针旋转，输出顺时针力矩；当A室进气时，B室排气，摆臂逆时针旋转，输出逆时针力矩。它常配合定位器或电磁阀，接受上位仪表的调节信号或开关信号，控制阀门的开度。

 执行器由气缸、安装架、手操机构等组成，主要附件有：电/气阀门定位器、空气减压过滤器、切换球阀、三断自锁装置、电磁阀等。

● 订货需知：

1、用户选择本气动执行器与球阀、碟阀等阀门配套时，可按输出扭矩进行选择。

2、按照现场要求选择附件
