ZSZ-DxS系列气动执行机构

型 号：ZSZ-DxS

Z-DxS系列气动执行机构是一种广泛应于火力电站锅炉二次风门调节的直行程气动执行机构。它以压缩空气为动力能源，0.02-0.1MPa气压的控制信号进行线性调节，输出直行程，操纵二次风门挡板。该执行器具有结构简单、功能齐全、环境适应性强等优良特点，它可带有信号反馈(输出0.02-0.1MPa气信号或4-20mA电流信号)、自锁、行程开关控制(输出接点信号)等多种功能，还可以应用于治金、化工、石油等工业部门。

一、工作原理：

    本执行器采用导阀式结构。在未输入信号时，气缸活塞处在B处底部，行程为零，当 0.02-0.1MPa信号输入阀门定位器气室时，由于气室左右膜片有效面积大小的差异，形成左右的压力差，使导向阀向左移动。气源进入气缸B室，A室排大气，A、B室存在压力差，推动活塞向前运行。这时弹簧牵引装置被活塞带动，弹簧被拉伸，当弹簧拉力和膜片气室作用力平衡时，阀芯退回起始位置，关闭A、B两室，活塞运动随之停止。输入信号的大小，决定阀门定位器气室压力差的大小，从而达到控制活塞杆的行程目的。根据所带功能附件的不同，可分为普通型、自锁型、反馈型、自锁反馈型和带行程开关型等五种型号。其中，反反馈和自锁反馈型根据安装位置的不同，又分有左型和右型两大类。

二、构造特点

1、 采用导阀式定位器，休积小、性能可靠。

2、 带自锁阀可实现自锁保护

三、主要技术参数

四、订货须知

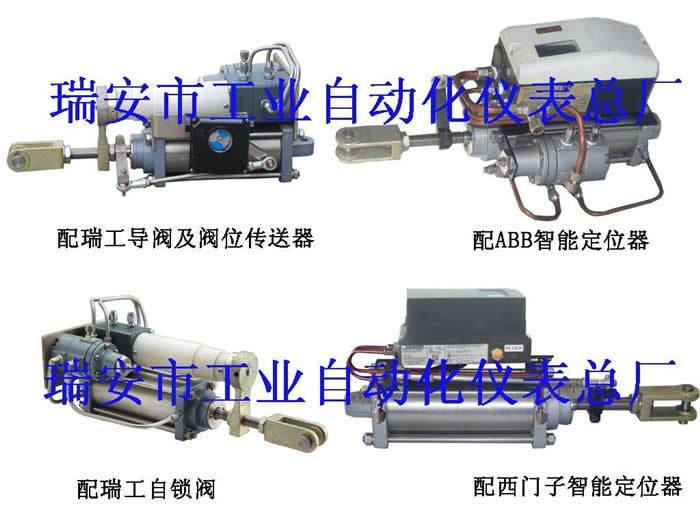

本执行器可内置导向阀、自锁阀、行程开关、阀位传送器、其型号可以按控制要求、及安装环境用户自行选择。在带有自锁或反馈的执行器则须注明左右型。如该执行器只需要开关状态。则须配一三位五通的电磁阀，实现快速动作。
