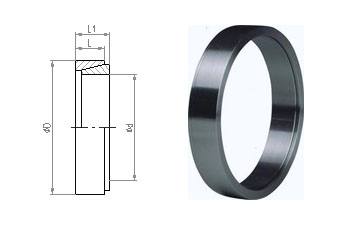

Z1型胀紧联结套
Z1型胀紧联结套
点击图片查看大图
详细信息
Z1型胀紧联结套的基本尺寸与技术参数
基 本 尺 寸 (mm) 当Pf=100N/mm2时的额定负荷 质 量
kg
d D L1 L 轴向力 Ft
KN Pax(Mt=0) 		转矩 Mt
KN·m Pax(Ft=0)
20 25 6.3 5.3 4.0 0.04 0.01
22 26 6.3 5.3 4.5 0.05 0.01
25 30 6.3 5.3 5.0 0.06 0.01
28 32 6.3 5.3 5.6 0.08 0.01
30 35 6.3 5.3 6.0 0.09 0.01
32 36 6.3 5.3 6.4 0.10 0.01
35 40 7.0 6.0 8.2 0.15 0.02
40 45 8.0 6.6 9.9 0.20 0.02
45 52 10.0 8.6 14.6 0.33 0.04
50 57 10.0 8.6 16.2 0.40 0.05
55 62 10.0 8.6 17.8 0.49 0.05
60 68 12.0 10.4 23.5 0.70 0.07
65 73 12.0 10.4 25.6 0.83 0.08
70 79 14.0 12.2 32.0 1.12 0.11
75 84 14.0 12.2 34.4 1.29 0.12
80 91 17.0 15.0 45.0 1.81 0.19
85 96 17.0 15.0 48.0 2.04 0.20
90 101 17.0 15.0 51.0 2.29 0.22
95 106 17.0 15.0 54.0 2.55 0.23
100 114 21.0 18.7 70.0 3.50 0.38
105 119 21.0 18.7 73.2 3.82 0.40
110 124 21.0 18.7 77.0 4.25 0.41
120 134 21.0 18.7 84.0 5.05 0.45
125 139 21.0 18.7 92.0 5.75 0.62
