| 详细信息 | ||

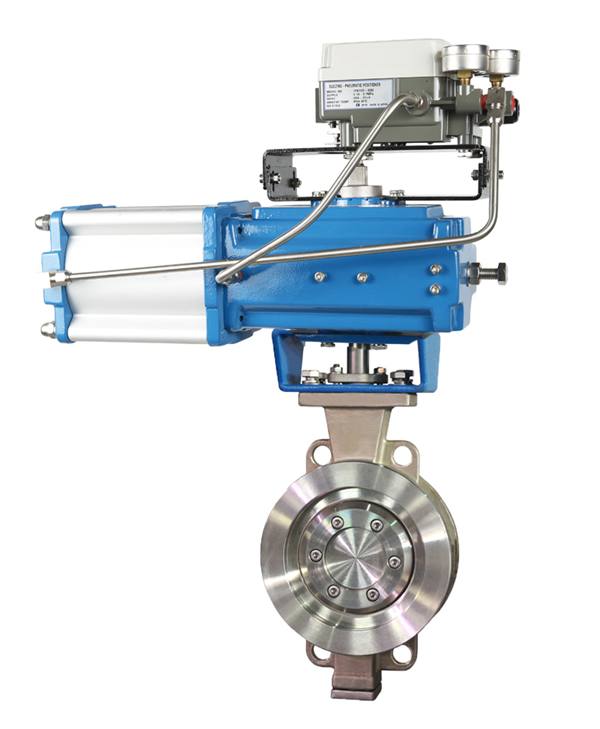

| 蝶阀是一种直角回转的高级控制阀，其可作调节阀使用，也可作开关阀使用。我公司研发的长寿命节能型蝶阀，采用三维偏心原理设计，使密封面的空间运动轨迹达到理想化，解决了传统偏心蝶阀在启闭0° 10° 瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶版在开启瞬间密封面即分离，关闭接触即密封的效果，从而延长使用寿命，适用于对气体、固体颗粒和液体的控制。本产品广泛用于化工、石油、化纤、电力、冶金、制药、环保、造纸等工业部门的自控系统。设计特点 自润滑轴承 阀杆双轴承固定，具有极高的回转精度和转动稳定性。轴承采用不锈钢表面烧结铜然后在铜表面扎制PTFE的特殊工艺制作，具有超强的耐磨性能和自润滑功能，避免了阀门在长期使用中阀杆和轴承咬死现象的发生。 阀体 阀体采用薄型设计外型美观轻巧，体积小、重量轻、材料耗用省与其他同口径阀相比更经济。 阀杆 外圆采用无芯磨精磨与填料之间的配合摩擦系数小，最大限度地减小摩擦损耗，大大降低了阀门启闭扭矩。 阀板 采用三偏心设计提供了机械式密封，使漆面密封不依赖于压差。即使在很低的压差下也能保证很好的密封。 密封环 采用多层次密封结构设计，也可根据工况选择金属硬密封阀座和RTFE阀座。 技术参数 公称通径DN: 50、65、8O、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200。 公称压力PN: 1.0、1.6、2.5、4.0、ANSI、150LB、300LB。 连接形式：对夹式、法兰式、凸耳式。 温度范围：软密封-40℃~+160℃，硬密封-40℃~+425℃ 泄漏等级：金属密封开关阀按GB/T 13927中D级规定，调节阀按GB/T4213中V级规定，软密封零泄露。 压力试验：阀体耐压测试压力最大工作压力的1.5倍。密封测试压力为最大工作压力1.1倍，测试介质为水。 流量特性：三维偏心蝶稠的固有流量特性为近似等百分比特性。 |
