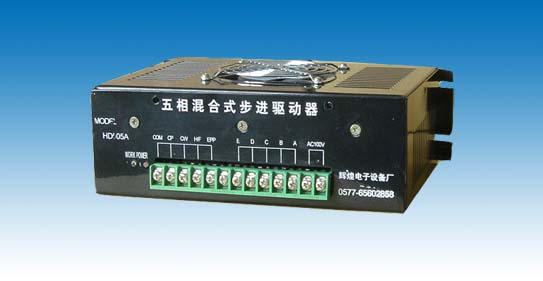

五相混合式电机驱动器

点击图片查看大图

详细信息

MD505A驱动器驱动五相混合式步进电机，该驱动器实现高频斩波，恒流驱动，具有很强的抗干扰性、高频性能好、起动频率高、控制信号与内部信号实现光电隔离、具有一系列自保护功能、运行平稳、可靠性好、带动5A以下所有的110BYG、130BYG系列五相混合式步进电机。自投放市场以来，深受用户欢迎，特别是在数控、印刷、软包装、纺织等领域得到广泛应用。

AC110V电源供电

驱动器性能对电机的依赖性极小，不同参数电机均可获得优异性能

静止时自动半电流锁定，信号光电隔离

适配电机：110BYG，130BYG系列步进电机

工作环境温度：0~45oC 工作环境湿度：10~85%；保护环境温度：20~70oC 保护环境湿度：10~90%

端子标记	功能	说明
POWER	电源指示	电源打开发光管亮（绿色）
WORK	工作指示	相原点时发光管亮（红色）
COM	+12V	接电脑 +12V 端
CP	步进脉冲信号	接电脑 CP 端
CW	方向控制信号	接电脑 CW 端
CW	方向控制信号	接电脑 CW 端
H/F
EPP
A	A相输出，接步进电机1端	如方向反，驱动器与电机反接：A 接 5
B	B相输出，接步进电机2端	B 接 4
C	C相输出，接步进电机3端	C 接 3
D	D相输出，接步进电机4端	D 接 2
E	E相输出，接步进电机5端	E 接 1
AC100V	电源输入
AC100V	电源输入	额定电压AC100V，5A
