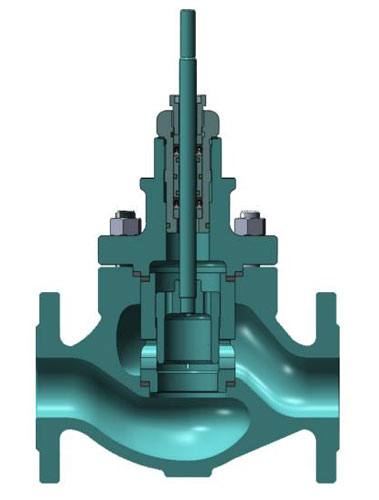

GYL40500系列平衡式双座控制阀

点击图片查看大图

详细信息

平衡式笼式双座控制阀

尺寸规格范围:1½"-16" DN40-DN400
压力等级范围:ANSI 150-900# PN 1.6-PN 16.0 Mpa

◆L-40500采用套筒导向结构，压力平衡式阀芯，是为重负荷工况而设计的，采用双阀座密封，应用于泄漏要求不高的场合。阀体结构紧凑，流体通道呈S流线型，在结构上设有改善套筒周围流体平稳流动的导流翼，优点是压降损失小、流通量大、可调范围广，流量特性精度高。阀芯利用压力平衡结构，通过较小的执行机构推力就可控制高压差工况，广泛应用于要求动态稳定性好、高低温、高压管线的流体控制。笼式导向，导向面积大，稳定性好，结构紧凑，可以快速在线更换内件，维修效率高，节约人力和时间。流量系数大、可调比大。平衡型阀芯设计确保所需执行机构推力最小，节约成本。
◆控制阀参数说明
阀内件特点:双阀座结构套筒导向平衡内件
分体式或整体式标准阀笼
阀体类型:直通式角式z形
上阀盖型式:常温标准型高温散热型低温伸长型
温度范围:-196℃~538℃
阀杆密封型式:普通式标准填料密封
高温型填料密封波纹管密封
标准泄漏等级:CLASSIV（标准型，金属阀座）
流量特性:等百分比直线
与管道连接方式:法兰式对焊式
可调比:50:1
