GYL40600系列平衡式单座控制阀

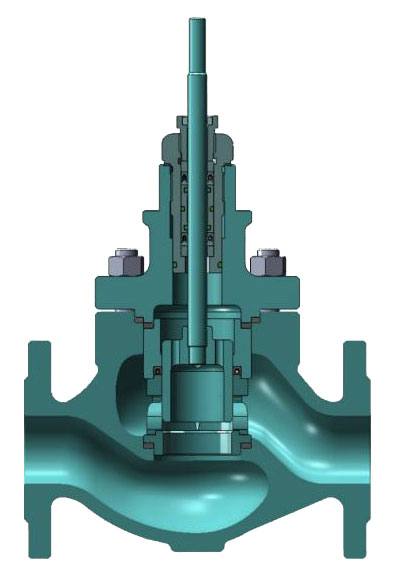

◆ L-40600采用套筒导向结构，压力平衡式阀芯，是为重负荷工况而设计的，利用平衡密封环更替上阀座使双阀座变为一个阀座，应用于泄漏要求高的场合。阀体结构紧凑，流体通道呈S流线型，在结构上设有改善套筒周围流体平稳流动的导流翼，优点是压降损失小流通量大、可调范围广，流量特性精度高。阀芯利用压力平衡结构，通过较小的执行机构推力就可控制高压差条件，广泛应用于要求动态稳定性好、中低温、中低压管线的流体控制。密封性能好、允许压差大。笼式导向，导向面积大，稳定性好，结构紧凑，可以快速在线更换内件，维修效率高，节约人力和时间。流量系数大、可调比范围大。平衡型阀芯设计确保所需执行机构推力最小，节约成本。

◆ 控制阀参数说明
阀内件特点: 单阀座结构 带平衡密封环
套筒导向平衡式内件
标准分体式阀笼/标准一体式阀笼
阀体类型: 直通式
角式 z形
上阀盖型式: 常温标准型 高温散热型 低温伸长型
温度范围: -60℃~250℃
阀杆密封型式: 普通式标准填料密封
波纹管密封
标准泄漏等级: CLASS V（标准型，金属阀座）
CLASS VI（可选型，软阀座）
流量特性: 等百分比   直线
与管道连接方式: 法兰式   对焊式
可调比: 50:1
