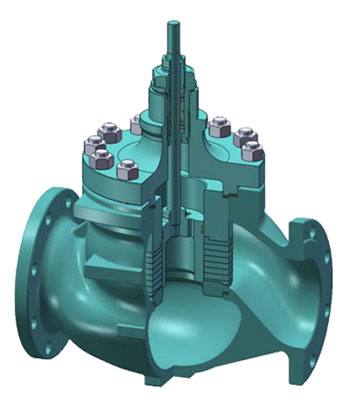

GYL40800系列平衡迷宫式控制阀

GYL40800系列平衡迷宫式控制阀
点击图片查看大图
详细信息
平衡迷宫式多级降压控制阀
尺寸规格范围:1½"-12" DN40-DN300
压力等级范围:ANSI 150-2500# PN 1.6-PN 42.0 Mpa

◆ L40800采用迷宫式阀笼接合压力平衡式阀心的设计,由多个同轴表面分布着迷宫曲径的圆柱盘(层)叠合组成,根据介质工艺参数的不同,设计多个不同迷宫曲径规格与叠合层数组合成阀笼,阀笼将总的流路分成许多细小与迂回甚至台阶状分布的节流通路,迫使流体不断地改变流向与流通面积等逐步降低流体压力,以达到预防闪蒸,空化现象的发生,延长阀内件的使用寿命。此种内件结构适合于各种易产生阻塞流造成蚀的工艺流体的工况。
采用平衡式内件可选取:
1. 笼式单座式(泄漏级别高 使用温度范围小)
2. 笼式双座式(泄漏级别低 使用温度范围大)

◆ 控制阀参数说明

阀内件特点: 套筒导向型   迷宫垫片式阀笼
            平衡式内件(可选择不平衡式内件)
            普通双座式或带平衡密封环单座结构
阀体类型: 直通式、角式、z形
上阀盖型式: 常温标准型 高温散热型 低温伸长型
温度范围: -196℃~538℃
阀杆密封型式: 普通式标准填料密封
高温型填料密封 波纹管密封
标准泄漏等级: CLASS IV(金属阀座,不带平衡密封环)
             CLASS V(金属阀座,带平衡密封环)
流量特性: 等百分比   直线
与管道连接方式: 法兰式
可调比: 30:1
