规格明细

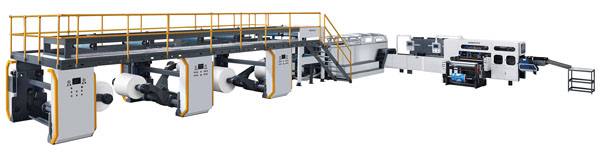

本公司专业生产的HSE-A4型A4复印纸双回旋刀切纸机,它集电气自动化, PLC控制系统和机械自动化为一体的有纸卷展开、切纸、计数、输送,令 纸排出的连续生产的一整套加工生产设备。
标准配备内容
1.四套无轴地面提升退纸架,纸轴最大直径f1200;
2.四套先进的控制张力系统;
3.四套控制跑偏机构;
4.四套抗翘曲机构;
5.五套纵切分条上、下刀组;
6.一套同步横切上、下刀组;
7.三套高速输纸系统;
8.二套低速输纸系统;
9.废纸排出装置;
10.2D振荡令纸收集装置;
11.PLC令纸计数装置;
12.令纸纵横向排出装备;
13.一整套PLC故障报警停机系统;
14.一整套PLC控制装备。
机器规格
名称
|
参数
|
工作宽度
|
毛宽:900mm;净宽:840mm
|
纸轴直径
|
Max.1200mm; Min.600mm
|
纸张等级
|
高级复印纸、高级书写纸、高级双胶纸等高级纸张
|
切纸长度
|
该切纸机的设计是加工A4纸, 其切纸长度A4纸长边297mm
|
生产运行速度
|
Max 0-120m/min(根据不同纸张)
|
令纸排出产量
|
12令/min
|
切纸精度
|
允许误差
|
传动
|
交流变频无级调速
|
控制电压
|
220V AC/24V DC
|
压缩空气消耗
|
300NL/min
|
切边
|
10mm x 2
|
分裁数
|
4裁A4短边210mm
|
纸轴芯直径
|
3"(76.2mm), 6"(152.4mm) or set in accordance with the requirements of customers
|
纸张克重范围
|
60-100g/m2
|
令纸记数
|
500页,令纸高度
|
切次
|
404 times/min
|
切纸负荷
|
Max:400g/m2 (4x100g/m2)
|
切纸条件
|
1.速度不变;2.纸轴不能有断头;3.所有纸幅一次切成;4.需合格纸
|
主供电
|
3x380V 50HZ
|
装机容量
|
32Kw
|
压缩空气压力
|
6bar
|
安全防范
|
依照国有现行安全标准设计
|
|
