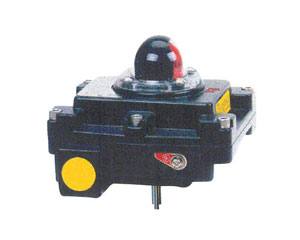

410N防爆阀门限位开关箱

详细信息

概述

2410N系列阀门限位开关箱是自控系统中检测阀门状态的一种现场仪表，用以将阀门的开启或关闭位置以开关量（触点）的信号输出，被程控器接受或计算机寻访采样，确认后招待下一程序。该产品也可作为自控系统中重要阀门联锁保护及远程报警指示之用。

技术要求

防爆标志：Exd11BT4（隔爆型）

防护等级：IP65

触点容量：6A/24V DC（直流）

10A/220V AC220V（交流）

环境温度：-35℃--+70℃

接线端口：2-G1/2”

旋转角度：0°--90°角行程

0°--180°（可调）

直线行程：10—100mm（直行程）

特殊可定制

位置指示：开—黄，关—红

外形尺寸：152×152×152mm

重量：约2.1Kg

工作原理

2100系列阀门限位开关箱检测的阀位转角位移，通过同轴连接件或反馈杆使传动轴产生轴产生旋转，让凸轮触动微型开关，从而使开关组件的触点闭合或断开，通过接线端子向外部传送开关量信号，并通过批示器就地显示。

安装及使用：

一、阀门走开关的位置，调节红色凸轮，使“关”开关有信号输出。

二、让阀门走到开的位置，调节黄色凸轮，使“开”开关有信号输出。

三、让阀门来回走几次，确定限位开头信号通断可靠。
