V63644/5精小型气动三通球阀

点击图片查看大图

详细信息

概述：

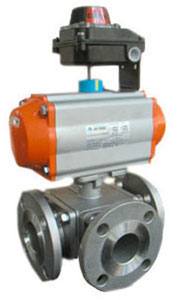

精小型气动三通球阀的的标准球芯有L型三通双口孔道和T 型三口孔道。改变球芯与管道的相对角度，可对三条支管流体实现不同组合的控制。T型孔道可使三条正交的管道互相连通，也可使其中两条管道连通而切断另一条管道。L型孔道只能连通互相正交的两条管道或切换方向。即T型孔起合流分流作用，L型孔道起分配作用。三通O型球阀配有双作用或单作用气动执行机构。

阀体：

型式：两开式铸造球阀

公称通径：15——200mm

公称压力：PN1.6、4.0、6.4MPa

连接形式:法兰标准按JB/T79.1，JB/T79.2

材料: ZG25 ZG1Cr18Ni9 ZG0Cr17Ni12Mo2

介质温度：常温型-40～180℃

填料:含浸聚四氟乙烯填料, 耐高温碳纤维填料

阀内组件：

球芯型式：T型、L型球芯

球芯材料：不锈钢，304/316

阀座材料：聚四氟乙烯，硬质合金

球芯转角：90º

主要技术参数

公称通径DN	25	32	40	50	65	80	100	125	150	200
流量系数（Kv）	100	110	210	330	540	800	1210	1870	3120	5300
最大转角	90º
允许压差ΔP	小于公称压力PN1.6 MPa
工作气源压力	0.5~0.8 MPa
泄漏量	执行GB/T4213
控制信号电压	220VAC/24VDC
附件	电磁阀、行程开关、手轮

● 主要外形尺寸

V63644/5 单位：mm

公称通径	执行机构		A	L	H	B
公称通径	双作用	单作用	A	L	H	B
15	7063D	7080S	140	187（300）	234	70
25	7063D	7100S	165	187（460）	259	82.5
40	7100D	7100S	230	320（4600）	265	115
50		7160S	230	320（680）	342	115
65			270		397	135
80			290		405	145
100	7160D		350	548（680）	427	175
150	7160D	7210S	440	548（920）	613	220
200	7190D-	7300D	580	1040（1387）	736	290

V63648/9 单位：mm

公称通径	执行机构		A	L	H	B
公称通径	双作用	单作用	A	L	H	B
15	7100D	7100S	140	187（300）	234	70
25		7100S	165	187（460）	259	82.5
40		7160S	230	320（4600）	265	115
50	7160D		230	320（680）	342	115
65			270		397	135
80		7210S	290		405	145
100	7190D	7210S	350	548（680）	427	175
150	7190D	7300S	440	548（920）	613	220
200	7210D	7350S	580	1040（1387）	736	290
