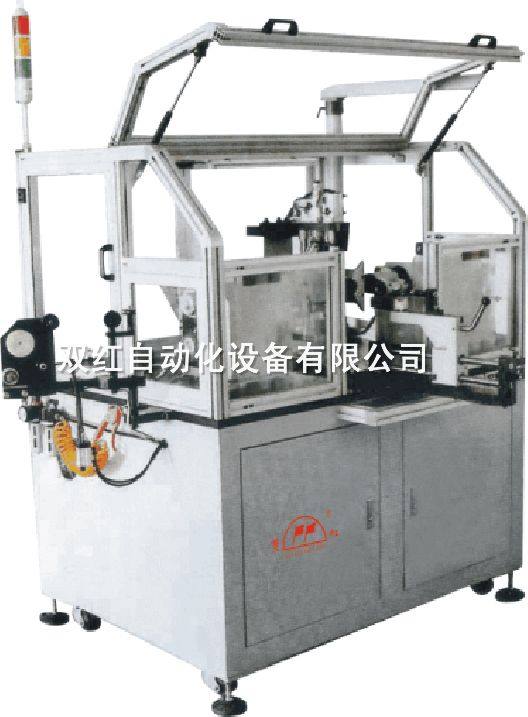

SHL-III自动嵌线式双头转子绕线机

功能：

适用于串激电机、电动工具电机转子槽型换向器绕组的绕制。整机采用日本三菱FX2可编程序控制器（PLC)控制。三轴三菱MR-J3s交流伺服系统。操作人机界面采用日本三菱大屏彩色液晶触摸显示屏。可对槽数、匝数、嵌线角度等参数进行实时修改。采用三菱磁粉张力器，可设置绕线、嵌线、待机等几段张力，具有自动对槽，绕线、嵌线、剪线一次性完成，整机自动程度高，是微电机生产线的理想设备。

技术参数：

输入电压：380VAC±10％50HZ/60HZ

转子槽数：偶槽数

工作气压：0.4-0.7Mpapa

绕线速度：0-2500r/min

转子轴径：￠3-￠16mm

绕线线径：￠0.25-￠1mm

转子外径：≤￠60mm

机体尺寸：1420×1210×1700mm

转子叠厚：20-70mm

工作过程：

放入转子→自动对第槽→绕线→分度→嵌线→剪线→一次性完成。
